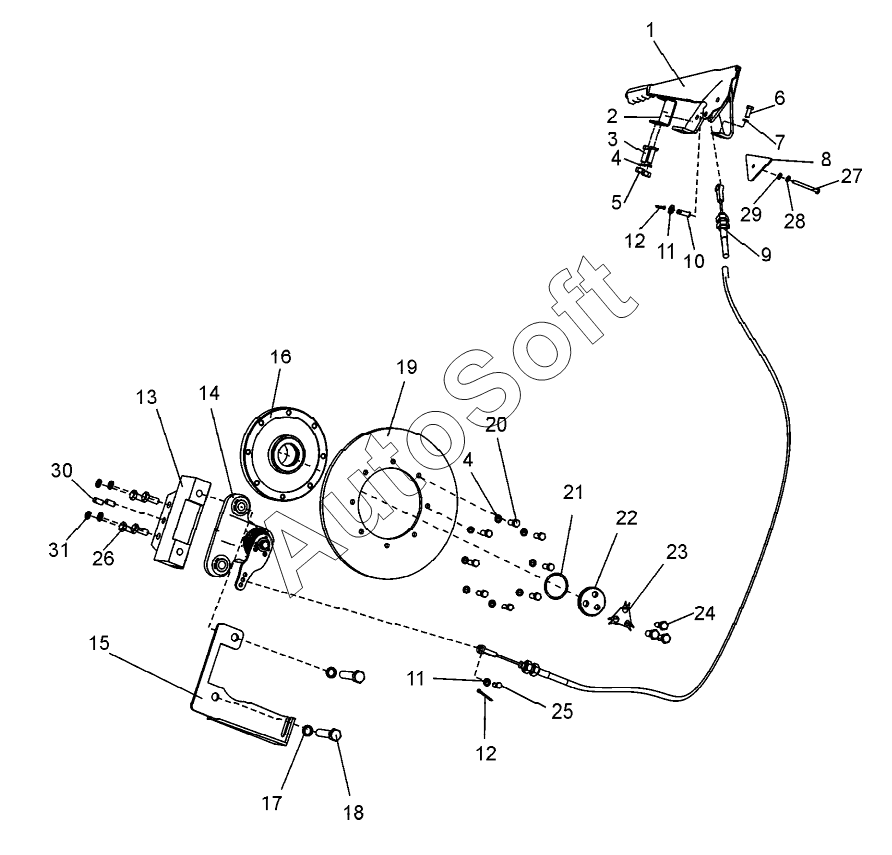

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Управление стояночным тормозом (ДЗ-98Н1.13.04.100)
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
11
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Рычаг стояночного тормоза | |
| 2 | Д***1 | Кронштейн | |
| 3 | Б***9 | Болт М10-6gх30.58.019 | |
| 4 | Ш***9 | Шайба 10 65Г 019 | |
| 5 | Г***9 | Гайка М10-6H.5.019 | |
| 6 | Б***9 | Болт М8-6gх25.58.019 | |
| 7 | Ш***9 | Шайба 8 65Г 019 | |
| 8 | Д***1 | Крышка | |
| 9 | 3***8 | Трос привода стояночного тормоза | |
| 10 | Д***2 | Палец | |
| 11 | Ш***9 | Шайба С.10.02.019 | |
| 12 | Ш***9 | Шплинт 3.2х32.019 | |
| 13 | Д***0 | Кронштейн | |
| 14 | Д***0 | Тормоз стояночный | |
| 15 | Д***0 | Кронштейн | |
| 16 | Д***0 | Диск | |
| 17 | Ш***9 | Шайба 16 65Г 019 | |
| 18 | Б***9 | Болт М16-6gх75.88.35Х.019 | |
| 19 | Д***5 | Диск | |
| 20 | А***2 | Болт | |
| 21 | К***2 | Кольцо 052-058-36-2-2 | |
| 22 | Д***6 | Шайба | |
| 23 | Д***3 | Шайба стопорная | |
| 24 | Б***9 | Болт М12-6gх30.88.019 | |
| 25 | Д***3 | Палец | |
| 26 | Ш***9 | Шайба 12 65Г 019 | |
| 27 | Б***9 | Болт M6-6gx55.58.019 | |
| 28 | Ш***9 | Шайба 6 65Г 019 | |
| 29 | Ш***9 | Шайба C.6.02.019 | |
| 30 | 0***3 | Штифт | |
| 31 | Б***9 | Болт М12-6gх30.58.019 |
