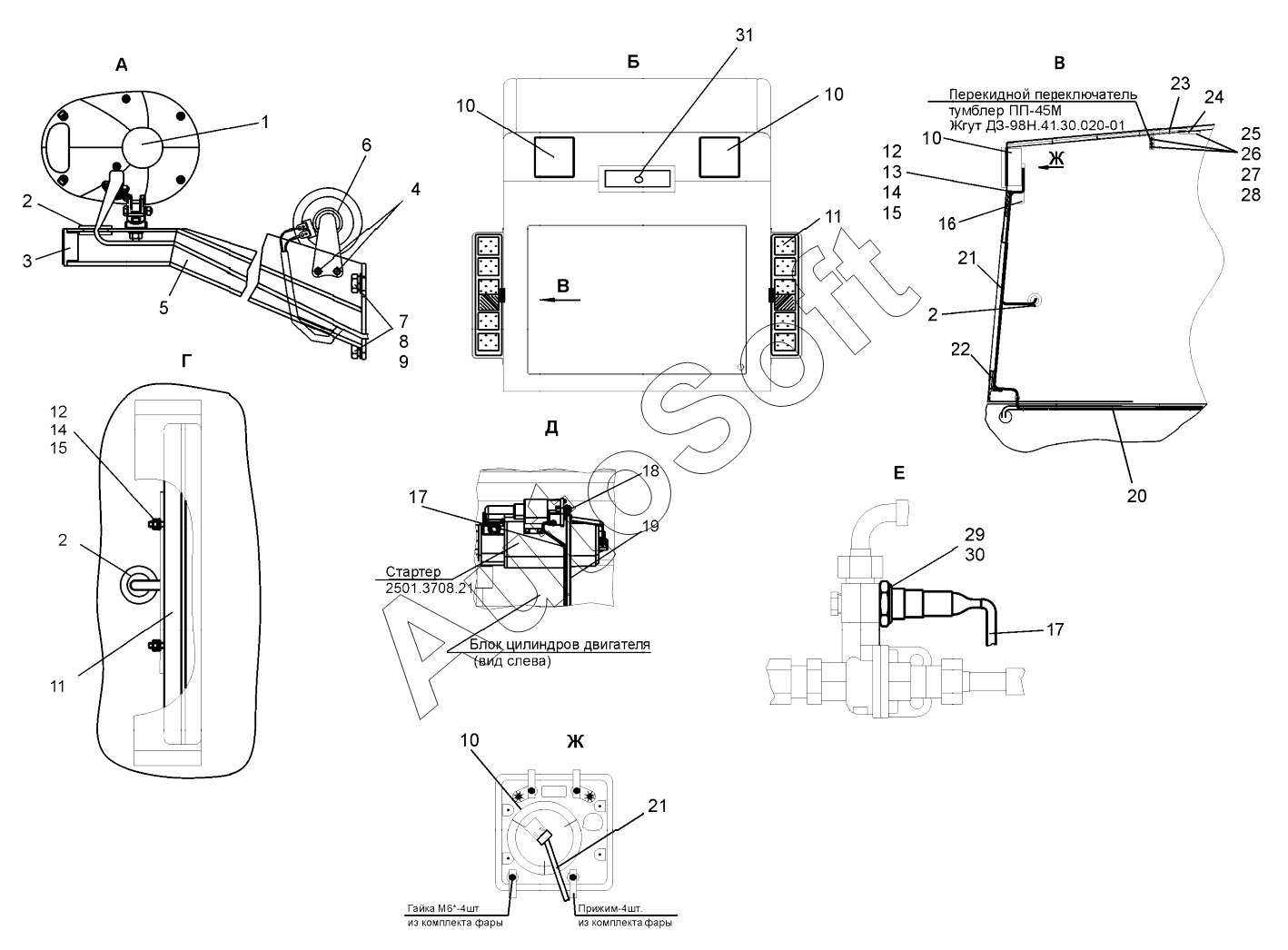

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Электрооборудование автогрейдера (ДЗ-98Н1.41.00.000, ДЗ-98Н1.41.00.000-01, ДЗ-98Н1.41.00.000-02)
24
18
19
19
20
21
21
21
21
22
23
17
17
25
26
27
28
29
30
31
10
10
10
10
2
2
2
3
4
5
6
7
8
9
1
11
11
12
12
13
14
14
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Фара дорожная | |
| 2 | Д***0 | Кольцо | |
| 3 | З***0 | Заглушка пластиковая для профильной трубы 60х60 | |
| 4 | Г***8 | Винт с полукруглой головкой и шестигранным углублением | |
| 5 | Д***1 | Кронштейн | |
| 6 | С***3 | Сигнал звуковой С313 | |
| 7 | Б***9 | Болт М10-6gх35.58.019 | |
| 8 | Ш***9 | Шайба 10 65Г 019 | |
| 9 | Ш***9 | Шайба С.10.02.019 | |
| 10 | 1***1 | Фара дорожная | |
| 11 | 1***6 | Фонарь задний | |
| 12 | Г***9 | Гайка М6-6H.5.019 | |
| 13 | Б***9 | Болт М6-6gх25.58.019 | |
| 14 | Ш***9 | Шайба 6 65Г 019 | |
| 15 | Ш***9 | Шайба C.6.02.019 | |
| 16 | Р***1 | Индикатор звуковой | |
| 17 | Д***0 | Жгут | |
| 17 | Д***Т | Жгут | |
| 18 | Ш***9 | Шайба 10 65Г 019 | |
| 19 | Д***2 | Провод | |
| 19 | Д***Т | Провод | |
| 20 | К***0 | Кабельная стяжка усиленная КСУ 9x350 | |
| 21 | Д***1 | Жгут | |
| 21 | Д***Т | Жгут | |
| 22 | К***0 | Кабельная стяжка (хомут) КСС 5/350 | |
| 23 | К***0 | Кабельная стяжка (хомут) КСС 5/350 | |
| 24 | Ф***1 | Фонарь | |
| 25 | В***9 | Винт В2.М4-6gх25.58.019 | |
| 26 | Г***9 | Гайка М4-6H.5.019 | |
| 27 | Ш***9 | Шайба 4 65Г 019 | |
| 28 | Ш***9 | Шайба C.4.02.019 | |
| 29 | 0***4 | Прокладка | |
| 30 | 6***1 | Датчик аварийного давления воздуха | |
| 31 | С***5 | Саморез оцинкованный с прессшайбой 4.2х25 |
