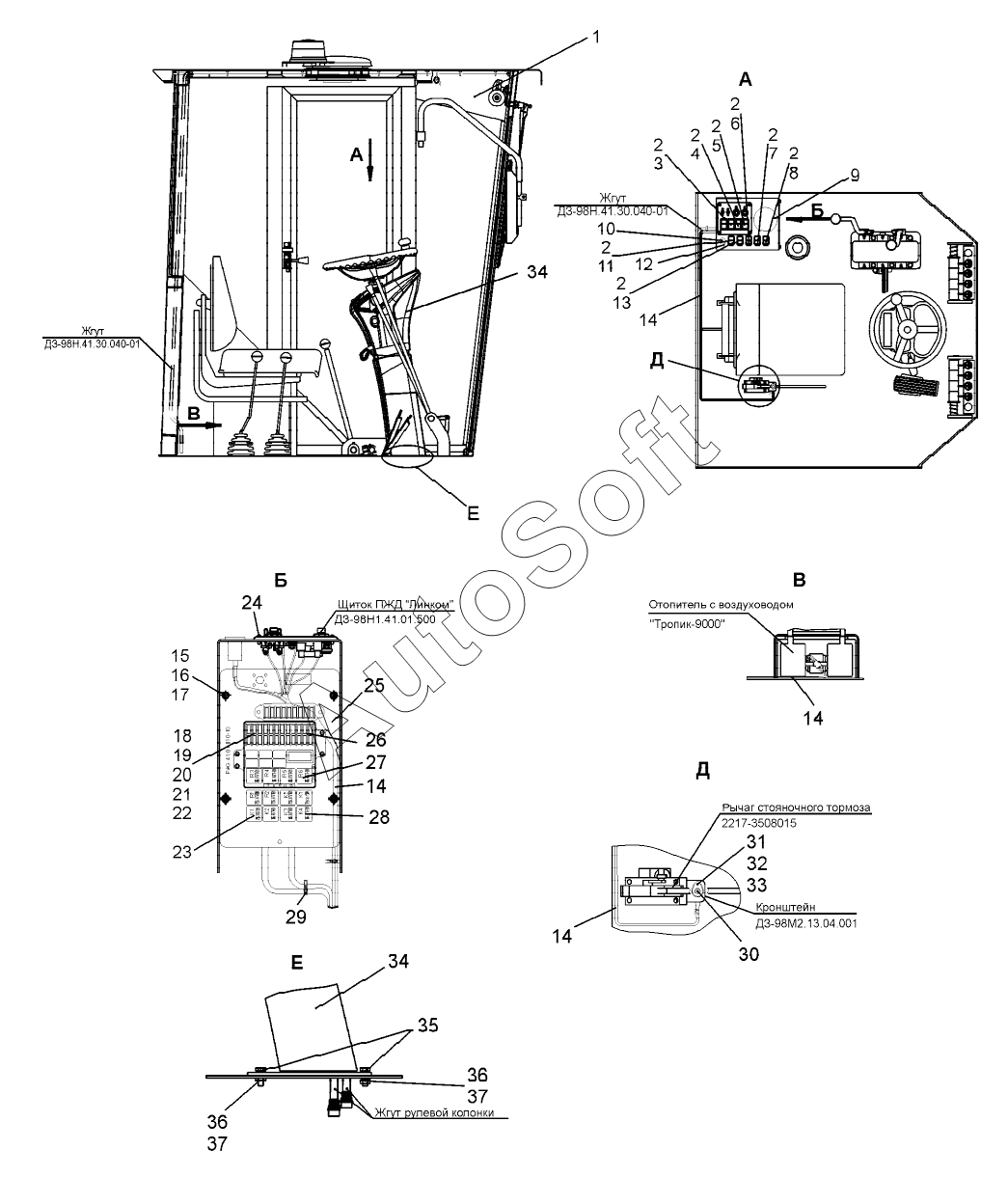

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Электрооборудование кабины (ДЗ-98Н1.41.01.000, ДЗ-98Н1.41.01.000-01, ДЗ-98Н1.41.01.000-02)
28
19
20
21
22
23
24
25
25
26
27
18
29
30
31
32
33
34
34
35
36
36
37
37
9
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
1
10
11
12
13
14
14
14
14
14
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Электрооборудование каркаса кабины | |
| 1 | Д***1 | Электрооборудование каркаса кабины | |
| 2 | К***7 | Панель одиночная | |
| 2 | К***7 | Панель одиночная | |
| 3 | Ф***2 | Переключатель клавишный | |
| 4 | Ф***5 | Переключатель клавишный | |
| 5 | Ф***9 | Переключатель клавишный | |
| 6 | Ф***0 | Переключатель клавишный | |
| 7 | Ф***6 | Переключатель клавишный | |
| 8 | Ф***7 | Переключатель клавишный | |
| 9 | A***8 | Вставка панели приборо | |
| 10 | 3***0 | Розетка бортовой сети | |
| 11 | П***9 | Переключатель клавишный | |
| 12 | U***В | USB разъем двойной | |
| 13 | Ф***6 | Переключатель клавишный | |
| 14 | Д***0 | Жгут кабины | |
| 14 | Д***Т | Жгут кабины | |
| 15 | Б***9 | Болт М6-6gх20.58.019 | |
| 16 | Ш***9 | Шайба 6 65Г 019 | |
| 17 | Ш***9 | Шайба C.6.02.019 | |
| 18 | 3***0 | Предохранитель | |
| 19 | 3***2 | Предохранитель | |
| 20 | 3***3 | Предохранитель | |
| 21 | 3***4 | Предохранитель | |
| 22 | 3***6 | Предохранитель | |
| 23 | 4***7 | Реле | |
| 24 | В***0 | Винт с полукруглой головкой и шестигранным углублением ГОСТ ISO 7380-2 - М6 х 20 - 08.8 | |
| 25 | P***0 | Блок коммутации Линком | |
| 25 | P***0 | Блок коммутации Линком | |
| 26 | U***A | Автоматический тепловой предохранитель | |
| 27 | 7***0 | Реле-сигнализатор (Зуммер) | |
| 28 | Р***4 | Реле времени | |
| 29 | К***0 | Кабельная стяжка (хомут) КСС 5/350 | |
| 30 | В***7 | Выключатель ВК-407 | |
| 31 | В***9 | Винт В2.М4-6gх35.58.019 | |
| 32 | Г***9 | Гайка M4-6H.5.10.019 | |
| 33 | Ш***9 | Шайба C.4.02.019 | |
| 34 | D***0 | Рулевая колонка | |
| 35 | Б***9 | Болт М12-6gх30.58.019 | |
| 36 | Г***9 | Гайка М12-6H.5.019 | |
| 37 | Ш***9 | Шайба 12 65Г 019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
