Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидроцилиндр (А121.43.01.000-01)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20

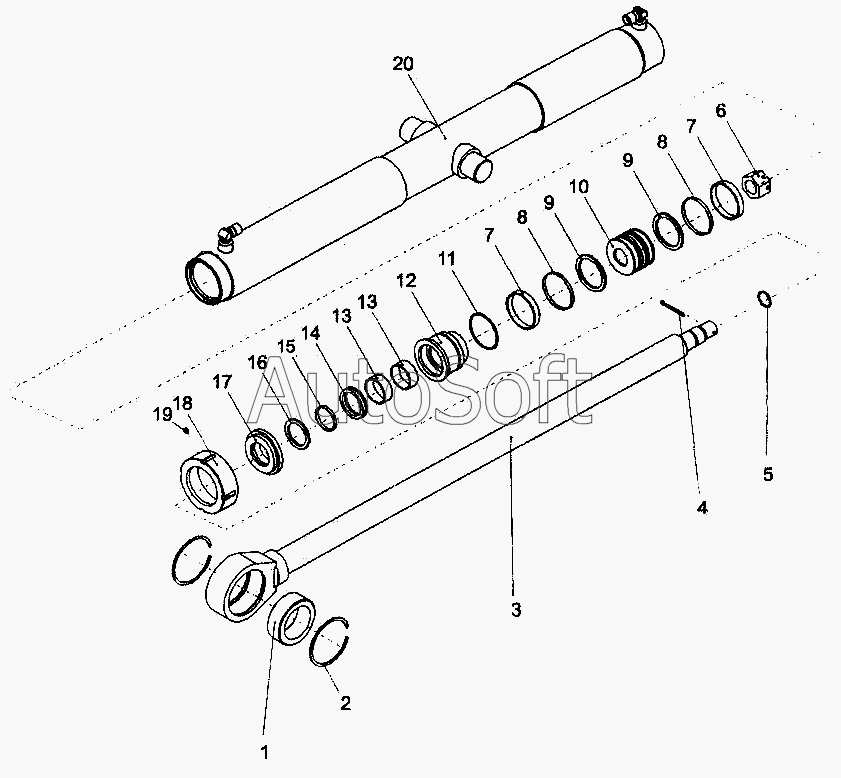

А121.43.01.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.43.01.000-01 | А***1 | Гидроцилиндр | |
| 1 | А***3 | Сухарь | |
| 2 | С***0 | Кольцо ГОСТ 13940-86 | |
| 3 | А***1 | Шток | |
| 4 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 5 | 0***2 | Кольцо | |
| 6 | Д***6 | Гайка | |
| 7 | Е***0 | Опорно-направляющее кольцо поршня | |
| 8 | Е***0 | Уплотняющее кольцо | |
| 9 | 0***0 | Кольцо резиновое поршневое | |
| 10 | А***5 | Поршень | |
| 11 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 12 | А***3 | Крышка | |
| 13 | Е***5 | Опорно-направляющее кольцо штока | |
| 14 | Е***5 | Уплотнительная манжета штока | |
| 15 | Е***0 | Кольцо грязесъемника | |
| 16 | 0***0 | Резиновое кольцо грязесъемника | |
| 17 | А***4 | Крышка | |
| 18 | А***6 | Гайка | |
| 19 | [***] | Винт М8-6gх12.22Н ГОСТ 1476-93 | |
| 20 | А***1 | Цилиндр |
