Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидроцилиндр (А120.43.03.050-01)
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26

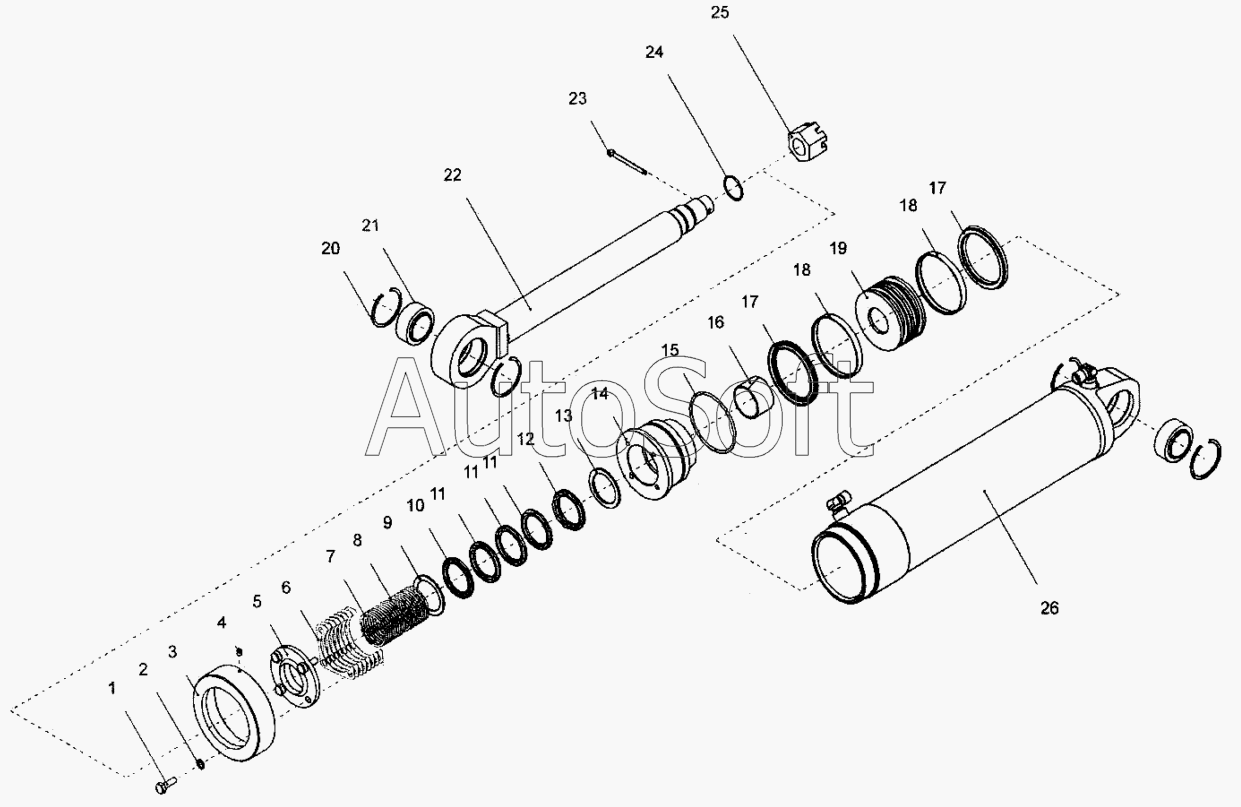

А120.43.03.050-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.43.03.050-01 | А***1 | Гидроцилиндр | |
| 1 | 0***3 | Болт | |
| 2 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 3 | Д***3 | Гайка | |
| 4 | [***] | Винт М8-6gх16.22Н.019 ГОСТ 1476-93 | |
| 5 | Д***1 | Скребок | |
| 6 | Д***8 | Прокладка | |
| 7 | Д***7 | Чистик | |
| 8 | Д***6 | Чистик | |
| 9 | Д***4 | Шайба | |
| 10 | Д***7 | Кольцо нажимное | |
| 10 | Д***7 | Кольцо нажимное | |
| 11 | [***] | Манжета 60x80-2 ГОСТ 22704-77 | |
| 12 | Д***6 | Кольцо опорное | |
| 12 | Д***6 | Кольцо опорное | |
| 13 | 0***6 | Кольцо | |
| 14 | Д***2 | Крышка | |
| 15 | 1***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 16 | Д***7 | Втулка | |
| 17 | [***] | Манжета 125x105-6 ГОСТ 14896-84 | |
| 18 | Д***7 | Кольцо | |
| 19 | Д***2 | Поршень | |
| 20 | С***5 | Кольцо ГОСТ 13941-86 | |
| 21 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 22 | А***0 | Шток | |
| 23 | [***] | Шплинт 8x80.019 ГОСТ 397-79 | |
| 24 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 25 | 0***3 | Гайка | |
| 26 | А***1 | Цилиндр |
