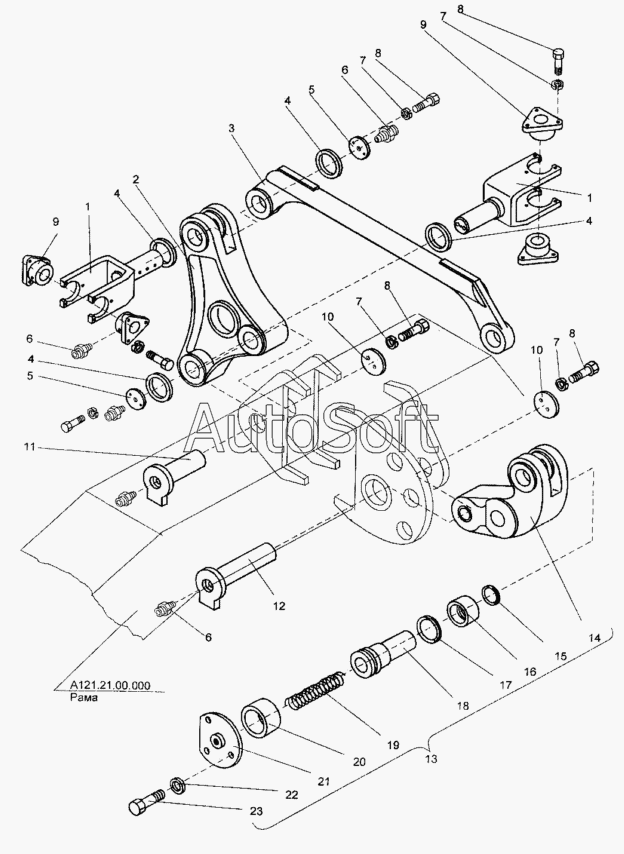

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Подвеска тяговой рамы (А120.30.00.000)
13
А121.21.00.000
А120.30.00.000
23
22
21
20
19
18
17
16
15
14
1
1
12
11
10
10
9
9
8
8
8
8
7
7
7
7
6
6
6
5
5
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.30.00.000 | А***0 | Подвеска тяговой рамы | |
| А121.21.00.000 | А***0 | Рама | |
| 1 | А***0 | Вилка | |
| 2 | А***0 | Рычаг | |
| 3 | А***0 | Тяга | |
| 4 | А***1 | Шайба | |
| 5 | Д***2 | Шайба | |
| 6 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 7 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 8 | [***] | Болт М16-6gх35.58.019 ГОСТ 7798-70 | |
| 9 | Д***8 | Втулка | |
| 10 | Д***3 | Шайба | |
| 11 | А***0 | Ось | |
| 12 | А***1 | Ось | |
| 13 | А***0 | Фиксатор | |
| 14 | А***1 | Рычаг | |
| 15 | 0***2 | Кольцо | |
| 16 | Д***2 | Втулка | |
| 17 | 0***2 | Кольцо | |
| 18 | Д***1 | Поршень-защелка | |
| 19 | Д***8 | Пружина | |
| 20 | Д***5 | Втулка | |
| 21 | Д***0 | Крышка | |
| 22 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 23 | [***] | Болт М12-6gх30.58.019 ГОСТ 7798-70 |
