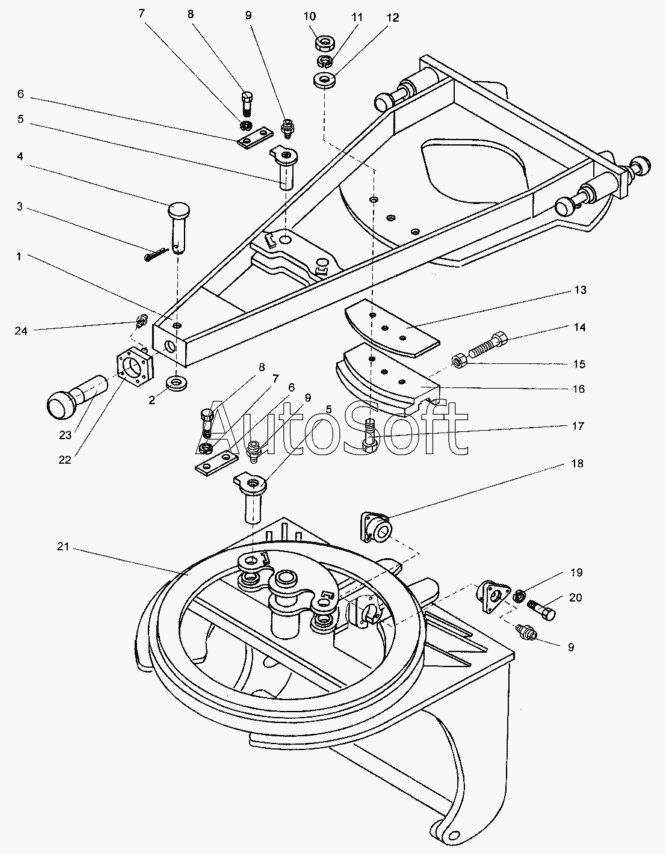

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Рама тяговая (А121.34.00.000-02)
13
А121.34.00.000-02
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
9
9
8
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.34.00.000-02 | А***2 | Рама тяговая | |
| 1 | А***0 | Балка несущая | |
| 2 | Д***6 | Кольцо | |
| 3 | [***] | Шплинт 5x40.019 ГОСТ 397-79 | |
| 4 | А***3 | Палец | |
| 5 | А***0 | Ось | |
| 6 | 0***2 | Планка | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 8 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 9 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 10 | Д***8 | Гайка | |
| 11 | [***] | Шайба 27.65Г.019 ГОСТ 6402-70 | |
| 12 | [***] | Шайба С27.02.019 ГОСТ 11371-78 | |
| 13 | Д***7 | Прокладка | |
| 14 | Д***4 | Болт специальный | |
| 15 | [***] | Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70 | |
| 16 | Д***6 | Накладка | |
| 17 | Д***9 | Болт | |
| 18 | Д***7 | Втулка | |
| 19 | [***] | Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70 | |
| 20 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 21 | А***0 | Круг поворотный | |
| 22 | Д***4 | Опора шкворня | |
| 23 | Д***4 | Шкворень | |
| 24 | [***] | Масленка 2.3.45.Ц6 ГОСТ 19853-74 |
