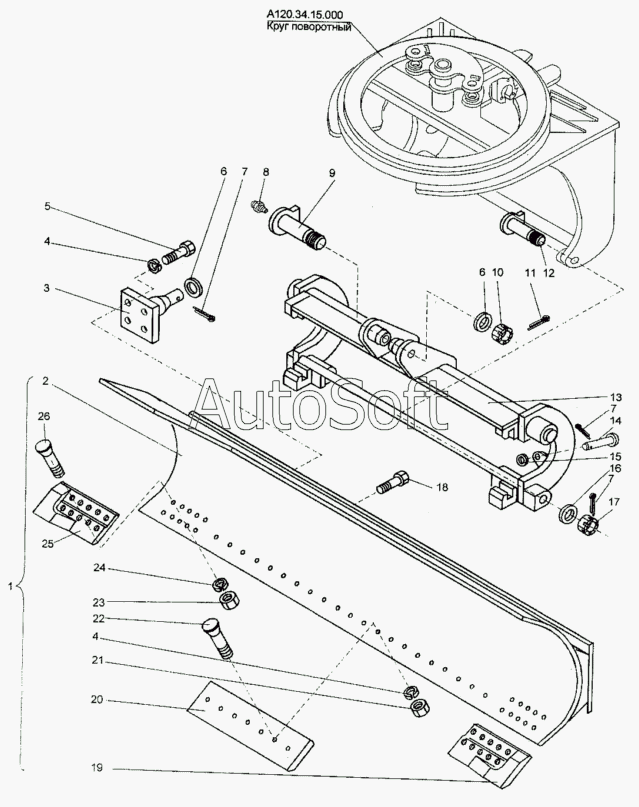

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Рама тяговая (А121.34.00.000-02)
15
А121.34.00.000-02
А120.34.15.000
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
7
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.34.15.000 | А***0 | Круг поворотный | |
| А121.34.00.000-02 | А***2 | Рама тяговая | |
| 1 | А***0 | Отвал | |
| 2 | А***0 | Отвал | |
| 3 | А***0 | Опора штока | |
| 4 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 5 | [***] | Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70 | |
| 6 | 0***8 | Шайба | |
| 7 | [***] | Шплинт 6,3x71.019 ГОСТ 397-79 | |
| 8 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 9 | Т***1 | Ось | |
| 10 | 0***1 | Гайка прорезная | |
| 11 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 12 | А***1 | Палец | |
| 13 | А***0 | Опора отвала | |
| 14 | А***6 | Палец | |
| 15 | 0***5 | Шайба | |
| 16 | 0***1 | Шайба | |
| 17 | 0***1 | Гайка | |
| 18 | Д***1 | Пробка | |
| 19 | А***1 | Нож | |
| 20 | 0***1 | Нож средний | |
| 21 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 22 | 0***1 | Болт | |
| 23 | [***] | Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70 | |
| 24 | [***] | Шайба 20.65Г.019 ГОСТ 6402-70 | |
| 25 | А***1 | Нож | |
| 26 | П***5 | Болт |
