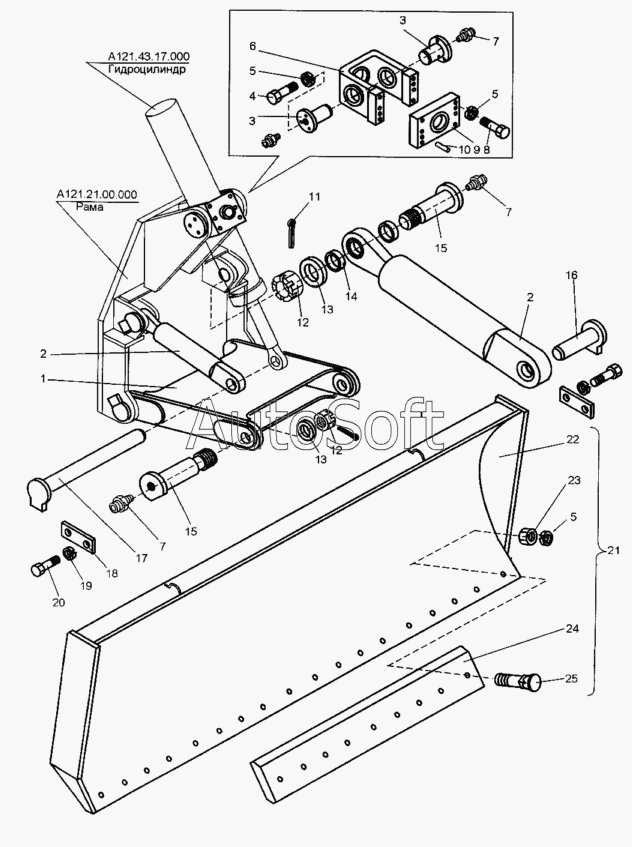

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Оборудование с неповоротным отвалом (А121.25.02.000)
15
15
А121.21.00.000
А121.25.02.000
А121.43.17.000
25
24
24
23
22
21
20
19
18
17
16
1
14
13
13
12
12
11
10
9
8
7
7
7
6
5
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.25.02.000 | А***0 | Оборудование с неповоротным отвалом | |
| А121.43.17.000 | А***0 | Гидроцилиндр | |
| 1 | А***0 | Рама | |
| 2 | А***1 | Тяга | |
| 3 | А***1 | Палец | |
| 4 | [***] | Болт М16-6gх30.58.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 6 | Д***0 | Скоба | |
| 7 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 8 | [***] | Болт М16-6gх40.58.019 ГОСТ 7798-70 | |
| 9 | Д***0 | Крышка | |
| 10 | Д***9 | Штифт | |
| 11 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 12 | 0***1 | Гайка прорезная | |
| 13 | 0***2 | Шайба | |
| 14 | А***4 | Втулка | |
| 15 | Т***0 | Ось | |
| 16 | А***1 | Ось | |
| 17 | А***0 | Ось | |
| 18 | А***3 | Планка | |
| 19 | [***] | Болт М10-6gх20.58.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 21 | А***0 | Отвал | |
| 22 | А***0 | Отвал | |
| 23 | [***] | Гайка М16-6Н.5.019 ГОСТ 5915-70 | |
| 24 | 0***4 | Нож средний | |
| 24 | Д***1 | Нож средний | |
| 25 | 0***9 | Болт |
