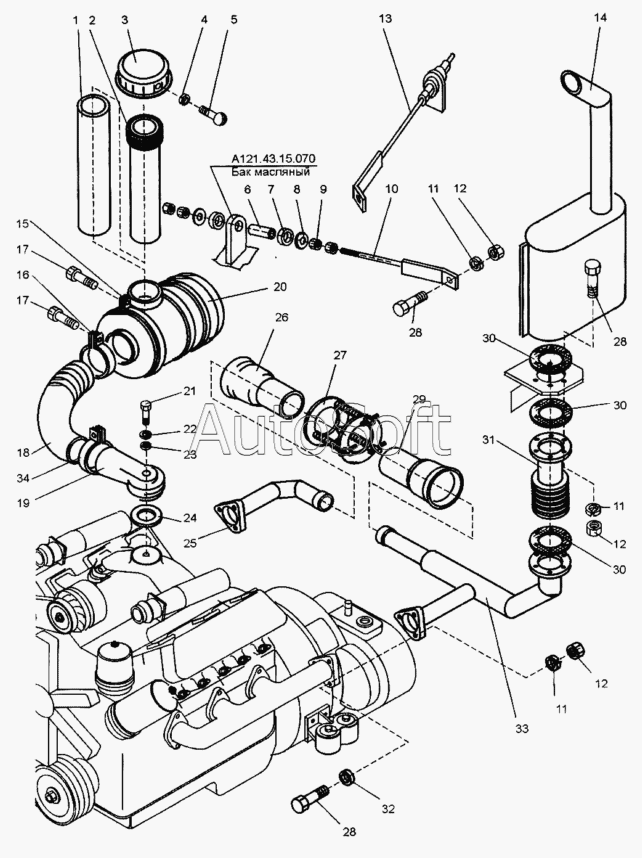

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Система всасывания и выхлопа (А121.32.00.000)
28
28
28
20
21
22
23
24
25
26
27
19
29
30
30
30
31
32
33
34
А121.43.15.070
А121.32.00.000
10
2
3
4
5
6
7
8
9
1
11
11
11
12
12
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.32.00.000 | А***0 | Система всасывания и выхлопа | |
| А121.43.15.070 | А***0 | Бак масляный | |
| 1 | А***6 | Труба | |
| 2 | [***] | Труба воздухозаборная 4320Я-109110 | |
| 3 | 4***1 | Колпак | |
| 4 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 5 | [***] | Винт В.М6-6gх16.58.019 ГОСТ 17473-80 | |
| 6 | Д***7 | Втулка | |
| 7 | Д***6 | Кольцо | |
| 8 | Д***1 | Шайба | |
| 9 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 10 | А***0 | Стяжка | |
| 11 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 12 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 13 | Д***1 | Стяжка | |
| 14 | А***0 | Глушитель | |
| 15 | [***] | Хомут 4320Я-1109 | |
| 16 | 5***2 | Лента хомута | |
| 17 | 3***6 | Болт хомута | |
| 18 | [***] | Рукав 125x925 ТУ 38.105.1480-82 | |
| 19 | 4***0 | Насадок соединительного патрубка коллекторов | |
| 20 | 7***3 | Фильтр воздушный | |
| 21 | 3***6 | Болт | |
| 22 | [***] | Шайба С12.02.019 ГОСТ 11371-78 | |
| 23 | 3***В | Кольцо | |
| 24 | 4***5 | Кольцо уплотнительное | |
| 25 | А***0 | Труба | |
| 26 | 4***3 | Переходник компенсатора передний | |
| 27 | 4***0 | Распорный элемент компенсатора | |
| 28 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 29 | 4***4 | Переходник компенсатора задний | |
| 30 | Д***9 | Прокладка | |
| 31 | Д***0 | Компенсатор | |
| 32 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 33 | А***0 | Труба | |
| 34 | 4***4 | Лента хомута |
