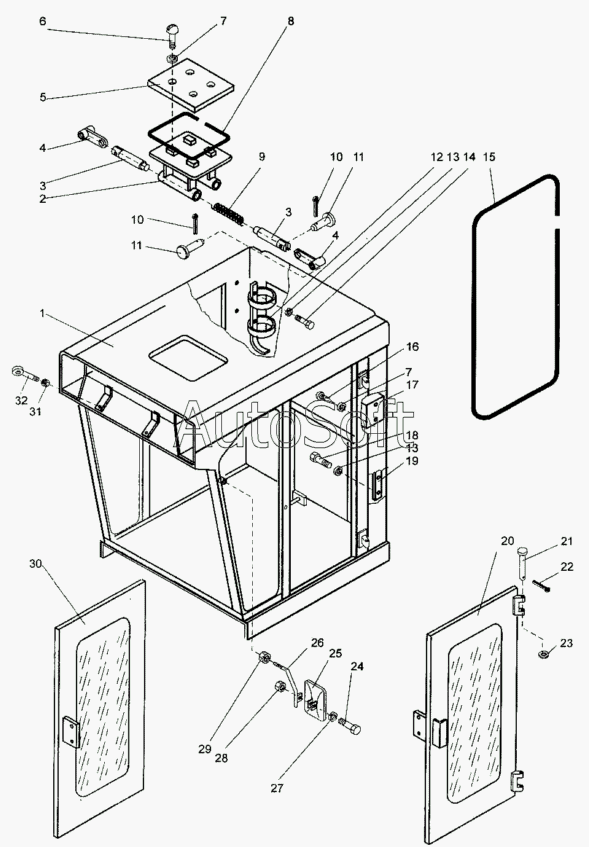

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Кабина (А120.51.00.000-01)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
А120.51.00.000-01
1
16
15
14
13
13
12
11
11
10
10
9
8
7
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.51.00.000-01 | А***1 | Кабина | |
| 1 | А***1 | Каркас кабины | |
| 2 | Д***0 | Крышка в сборе | |
| 3 | Д***2 | Палец | |
| 4 | Д***2 | Серьга | |
| 5 | Д***8 | Крышка | |
| 6 | [***] | Винт В.М4-6gх30.58.019 ГОСТ 17473-80 | |
| 7 | [***] | Шайба С4.02.019 ГОСТ 11371-78 | |
| 8 | 2***8 | Профиль уплотнения крышки люка | |
| 9 | 0***9 | Пружина | |
| 10 | [***] | Шплинт 2x20.019 ГОСТ 391-79 | |
| 11 | 0***9 | Палец | |
| 12 | Д***0 | Кронштейн огнетушителя | |
| 13 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 14 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 15 | 2***8 | Профиль уплотнения крышки люка | |
| 16 | Д***6 | Винт самонарезающий | |
| 17 | Д***0 | Футляр аптечки | |
| 18 | [***] | Болт М10-6gх25.58.019 (S16) ГОСТ 7798-70 | |
| 19 | Д***0 | Кронштейн термоса | |
| 20 | Д***1 | Калитка | |
| 21 | Д***0 | Палец в сборе | |
| 22 | [***] | Шплинт 2,5x25.019 ГОСТ 391-79 | |
| 23 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 24 | [***] | Болт М8-6gх45.58.019 (S13) ГОСТ 7798-70 | |
| 25 | Д***0 | Зеркало наружное | |
| 26 | Д***5 | Кронштейн | |
| 27 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 28 | [***] | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | |
| 29 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 30 | Д***0 | Калитка | |
| 31 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 32 | Д***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
