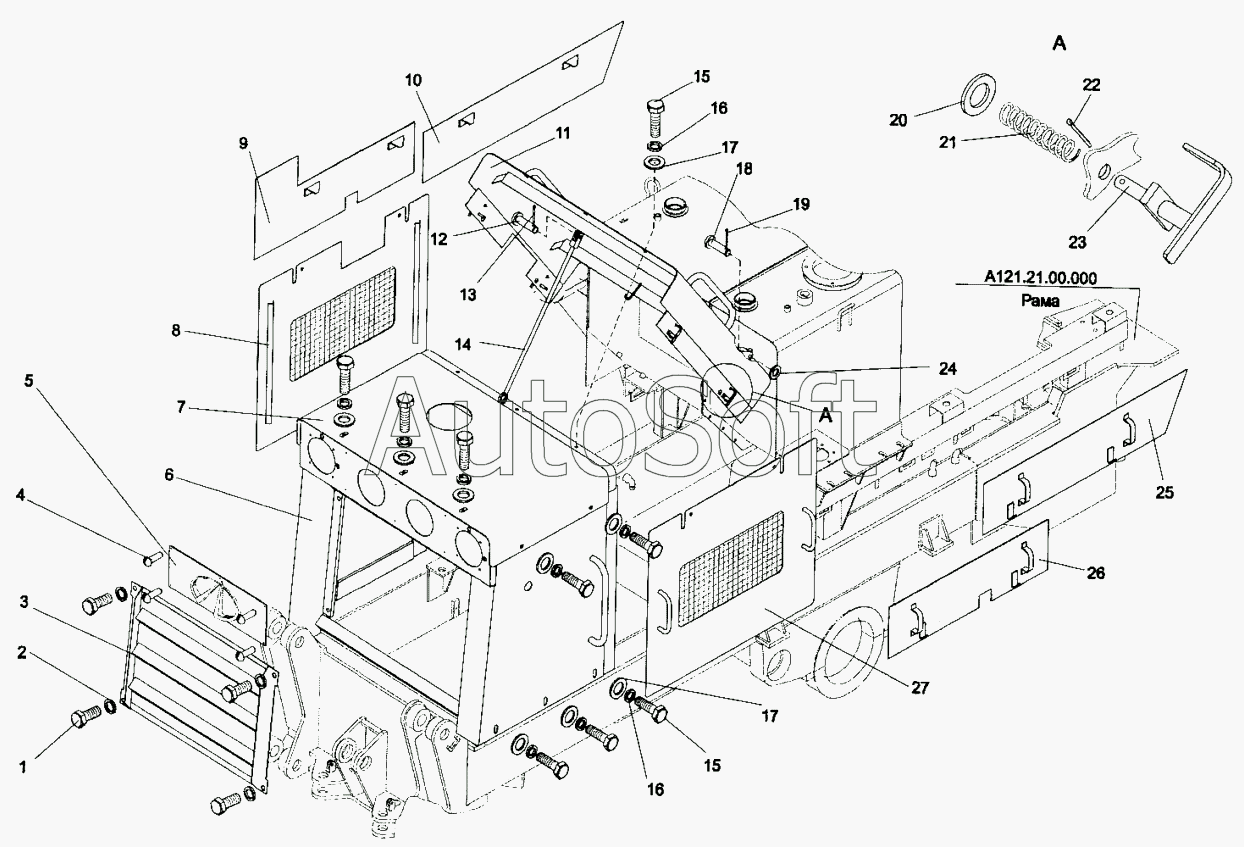

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Капот (А121.52.00.000)
15
15
А121.21.00.000
А121.52.00.000
27
26
25
24
23
22
21
20
19
18
17
17
16
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.52.00.000 | А***0 | Капот | |
| 1 | [***] | Болт М16-6gх30.58.019 (S24) ГОСТ 7798-70 | |
| 2 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 3 | А***0 | Решетка | |
| 4 | Д***6 | Винт самонарезающий | |
| 5 | А***1 | Табличка | |
| 6 | А***0 | Лобовина | |
| 7 | А***0 | Крыша | |
| 8 | А***0 | Штора левая | |
| 9 | А***0 | Щиток левый | |
| 10 | А***0 | Щиток левый | |
| 11 | А***1 | Крыша | |
| 12 | 0***4 | Ось | |
| 13 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 14 | А***0 | Опора | |
| 15 | [***] | Болт М10-6gх30.58.019 ГОСТ 7798-70 | |
| 16 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 17 | Д***3 | Шайба специальная | |
| 18 | А***9 | Палец | |
| 19 | [***] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 20 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 21 | Д***4 | Пружина | |
| 22 | [***] | Шплинт 2,5x20.019 ГОСТ 397-79 | |
| 23 | Д***0 | Рукоятка | |
| 24 | [***] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 25 | А***0 | Щиток правый | |
| 26 | А***0 | Щиток правый | |
| 27 | А***0 | Штора правая |
