Каталог запасных частей к технике: ЧСДМ А-120 (2003). Система охлаждения и разогрева двигателя (А121.33.00.000-01)
16
16
А121.33.00.000-01
30
29
28
28
27
27
26
26
25
25
24
24
23
22
21
20
20
19
19
18
17
1
15
15
14
13
12
11
10
10
9
9
8
8
7
7
7
7
6
6
6
6
6
5
5
5
4
4
4
4
3
2
2

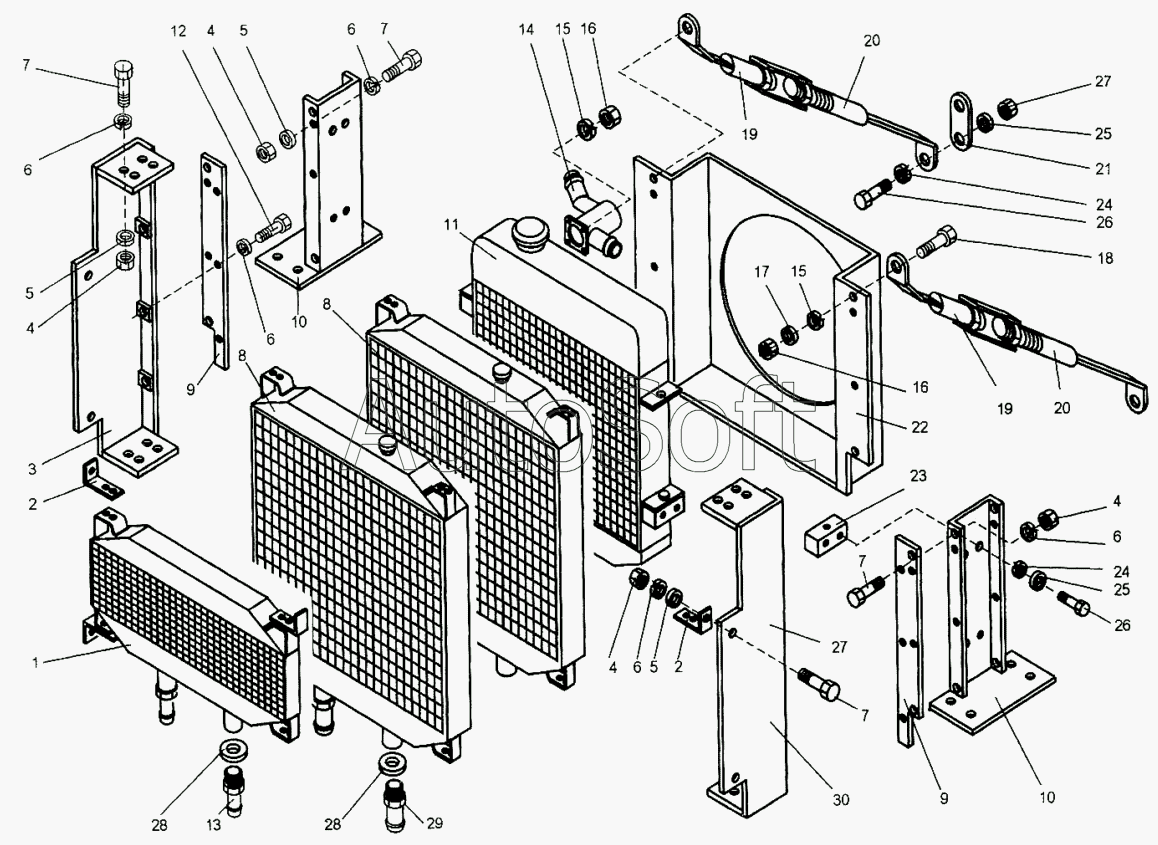

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.33.00.000-01 | А***1 | Система охлаждения и разогрева двигателя | |
| 1 | 5***П | Радиатор масляный | |
| 2 | А***5 | Уголок | |
| 3 | А***0 | Кронштейн левый | |
| 4 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 5 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 6 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 7 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 8 | 5***П | Радиатор масляный | |
| 9 | А***1 | Пластина | |
| 10 | А***0 | Стойка | |
| 11 | 1***1 | Радиатор водяной | |
| 12 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 13 | А***7 | Труба | |
| 14 | А***0 | Тройник | |
| 15 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 16 | [***] | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | |
| 17 | [***] | Шайба С8.02.019 ГОСТ 11371-78 | |
| 18 | [***] | Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70 | |
| 19 | Д***0 | Тяга | |
| 20 | Д***3 | Тяга | |
| 21 | Д***5 | Планка | |
| 22 | А***0 | Кожух вентилятора | |
| 23 | А***2 | Кубик | |
| 24 | [***] | Шайба С12.02.019 ГОСТ 11371-78 | |
| 25 | [***] | Шайба 12.02.019 ГОСТ 6402-70 | |
| 26 | [***] | Болт М12-6gх30.58.019 (S18) ГОСТ 7798-70 | |
| 27 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 28 | 0***5 | Кольцо ГОСТ 18829-73 | |
| 29 | А***6 | Труба | |
| 30 | А***0 | Кронштейн правый |
