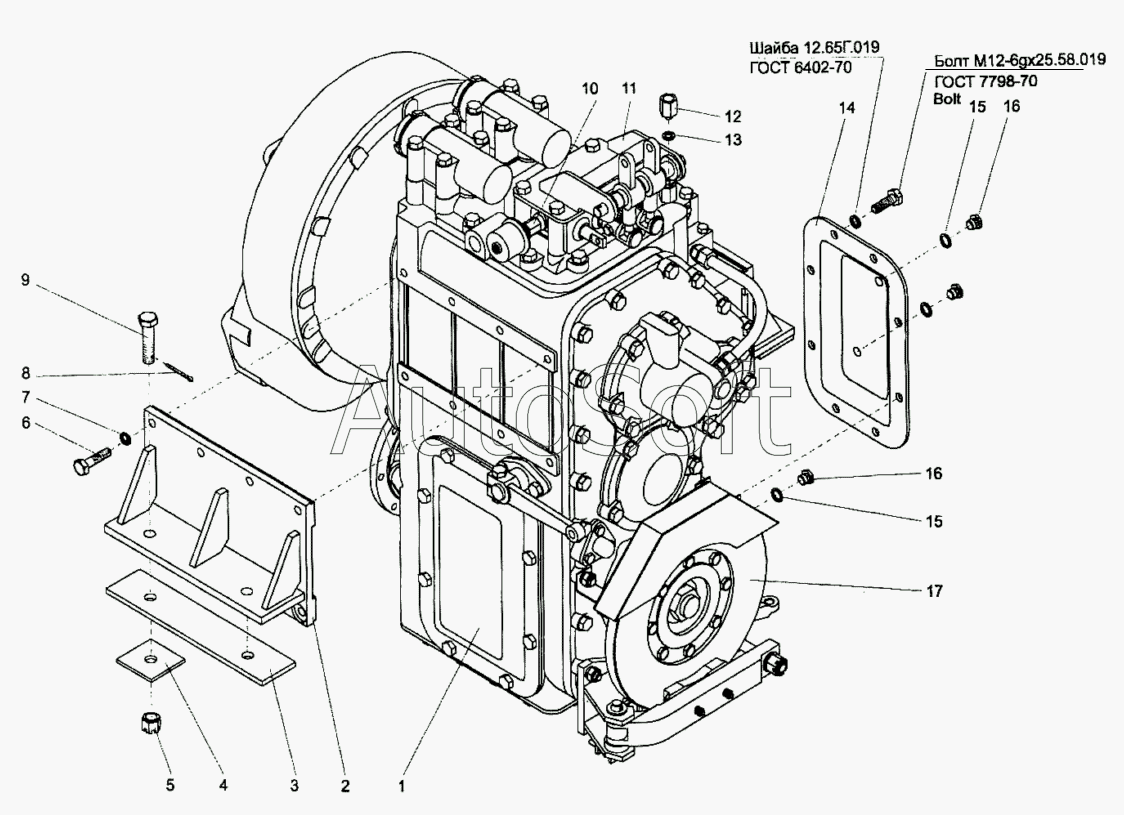

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Установка гидромеханической передачи (А120.10.00.000)
11
12.65Г.019
А120.10.00.000
М12-6gх25.58.019
17
16
16
15
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.65Г.019 | 1***9 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| А120.10.00.000 | А***0 | Установка гидромеханической передачи | |
| М12-6gх25.58.019 | М***9 | Болт М12-6gх25.58.019 ГОСТ 7798-70 | |
| 1 | Г***2 | Передача гидромеханическая | |
| 2 | А***0 | Опора | |
| 3 | А***7 | Прокладка | |
| 4 | Д***2 | Подкладка | |
| 5 | [***] | Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73 | |
| 6 | [***] | Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70 | |
| 7 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 8 | [***] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 9 | 0***1 | Болт | |
| 10 | А***6 | Штуцер | |
| 11 | А***0 | Блок управления | |
| 12 | А***4 | Переходник | |
| 13 | 0***6 | Шайба | |
| 14 | А***0 | Крышка | |
| 15 | 0***6 | Прокладка | |
| 16 | 0***4 | Заглушка | |
| 17 | А***0 | Тормоз стояночный |
