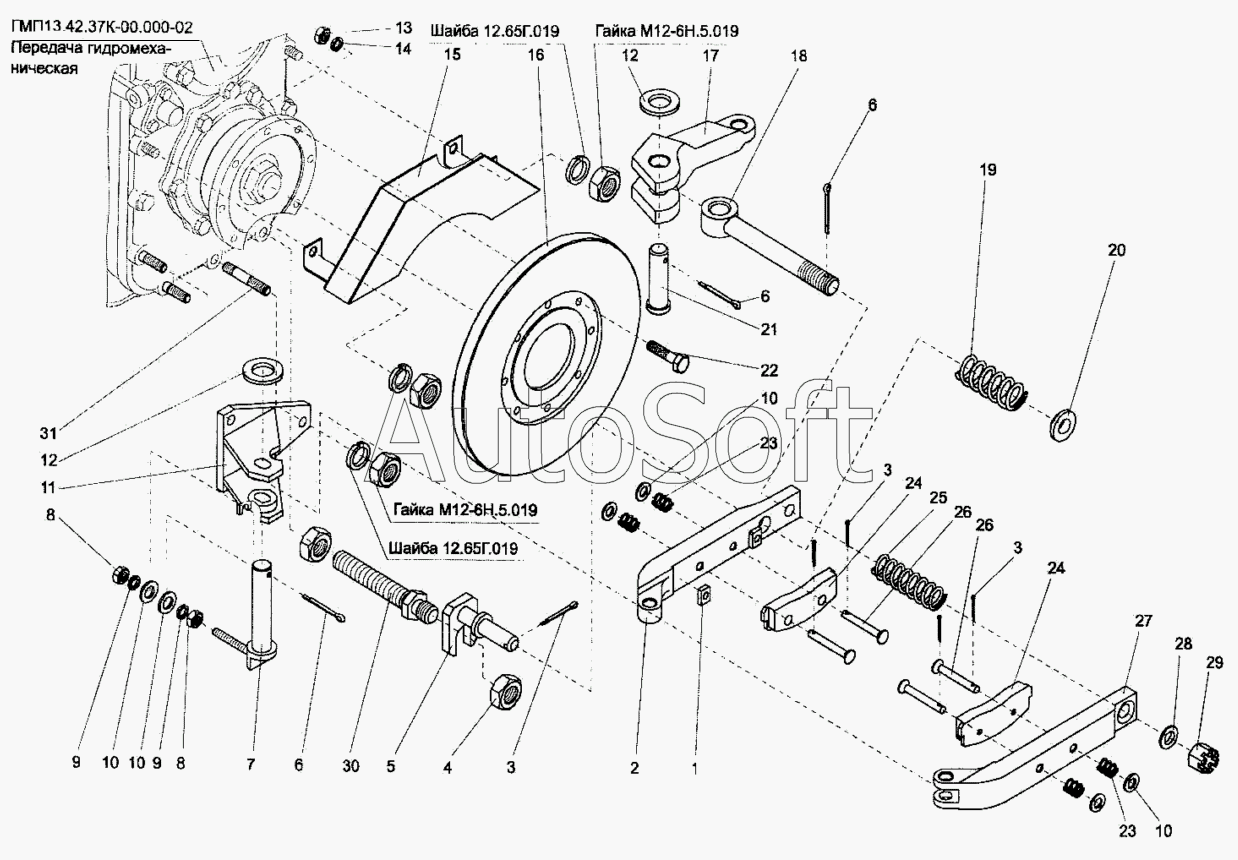

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Тормоз стояночный (А120.10.07.000)
29
20
21
22
23
23
24
24
25
26
26
27
28
19
30
31
М12-6Н.5.019
М12-6Н.5.019
ГМП 13.42.37К-00.000-02
А120.10.07.000
12.65Г.019
12.65Г.019
10
10
10
10
2
3
3
3
4
5
6
6
6
7
8
8
9
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.65Г.019 | 1***9 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 12.65Г.019 | 1***9 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| А120.10.07.000 | А***0 | Тормоз стояночный | |
| ГМП 13.42.37К-00.000-02 | Г***2 | Передача гидромеханическая | |
| М12-6Н.5.019 | М***9 | Гайка М12-6Н.5.019 | |
| М12-6Н.5.019 | М***9 | Гайка М12-6Н.5.019 | |
| 1 | А***5 | Упор | |
| 2 | А***1 | Щека | |
| 3 | [***] | Шплинт 2,5x20.019 ГОСТ 397-79 | |
| 4 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5916-70 | |
| 5 | А***0 | Ограничитель | |
| 6 | [***] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 7 | А***0 | Палец | |
| 8 | [***] | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | |
| 9 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 10 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 11 | А***0 | Кронштейн | |
| 12 | [***] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 13 | Д***7 | Гайка | |
| 14 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 15 | А***0 | Кожух | |
| 16 | А***8 | Диск тормозной | |
| 17 | А***1 | Рычаг | |
| 18 | А***2 | Палец | |
| 19 | А***5 | Пружина | |
| 20 | А***5 | Втулка | |
| 21 | А***9 | Палец | |
| 22 | 0***8 | Болт | |
| 23 | А***4 | Пружина | |
| 24 | А***2 | Колодка | |
| 25 | А***3 | Пружина | |
| 26 | А***3 | Палец | |
| 27 | А***1 | Щека | |
| 28 | А***4 | Шайба | |
| 29 | [***] | Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73 | |
| 30 | А***6 | Болт | |
| 31 | 0***2 | Шпилька |
