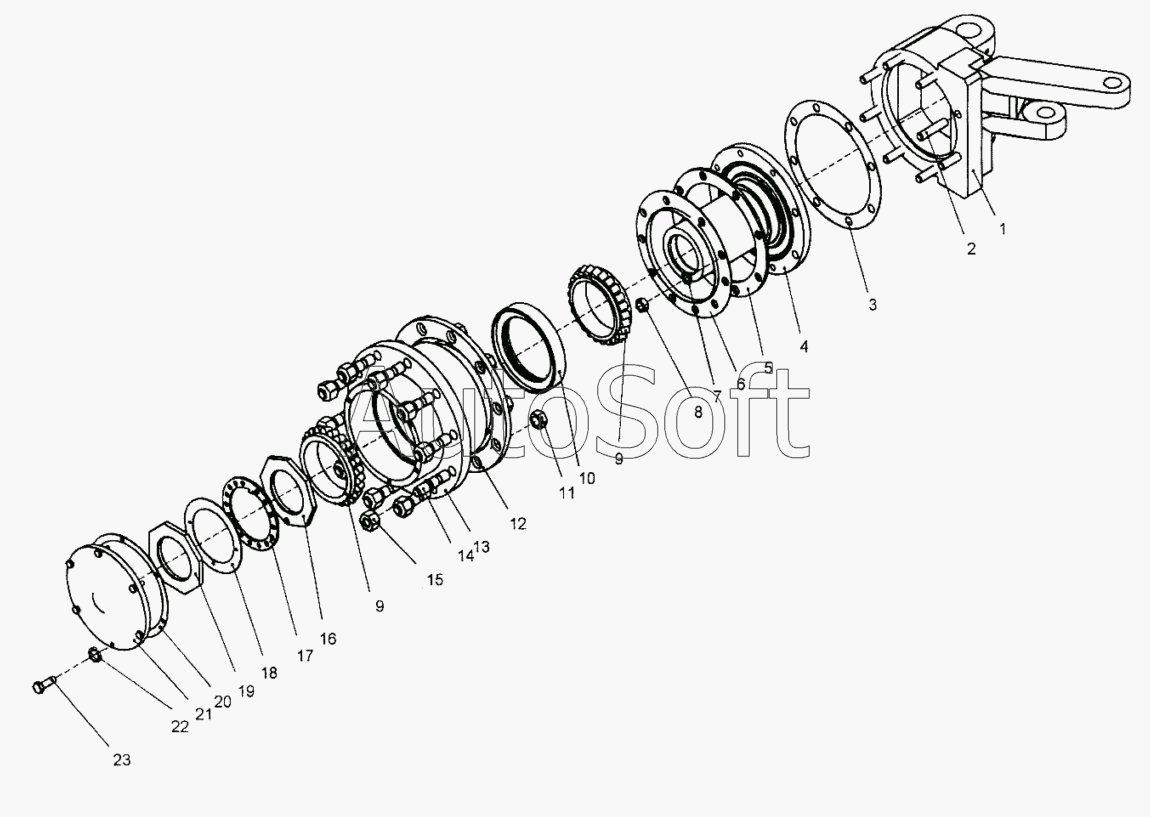

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Ступица (А120.61.01.400)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
А120.61.01.400
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.61.01.400 | А***0 | Ступица | |
| 1 | А***0 | Корпус левый | |
| 2 | А***3 | Шпилька | |
| 3 | А***1 | Прокладка | |
| 4 | 4***0 | Цапфа поворотная | |
| 5 | А***2 | Проставка | |
| 6 | 3***7 | Обойма пылезащитного сальника | |
| 7 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 8 | А***5 | Гайка | |
| 9 | 2***М | Внутреннее кольцо подшипника ТУ 37.006.162-89 | |
| 10 | 3***0 | Обойма с манжетой | |
| 11 | 4***3 | Гайка | |
| 12 | А***4 | Проставка | |
| 13 | 4***2 | Ступица колеса с кольцами подшипников | |
| 14 | 3***0 | Шпилька колеса | |
| 15 | 3***Б | Гайка колеса | |
| 16 | 4***6 | Гайка подшипников колеса | |
| 17 | 3***1 | Шайба замочная | |
| 18 | 3***Б | Шайба стопорная | |
| 19 | 3***Г | Контргайка подшипников | |
| 20 | 3***Б | Прокладка ступицы колеса | |
| 21 | 3***А | Крышка ступицы колеса | |
| 22 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 23 | [***] | Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70 |
