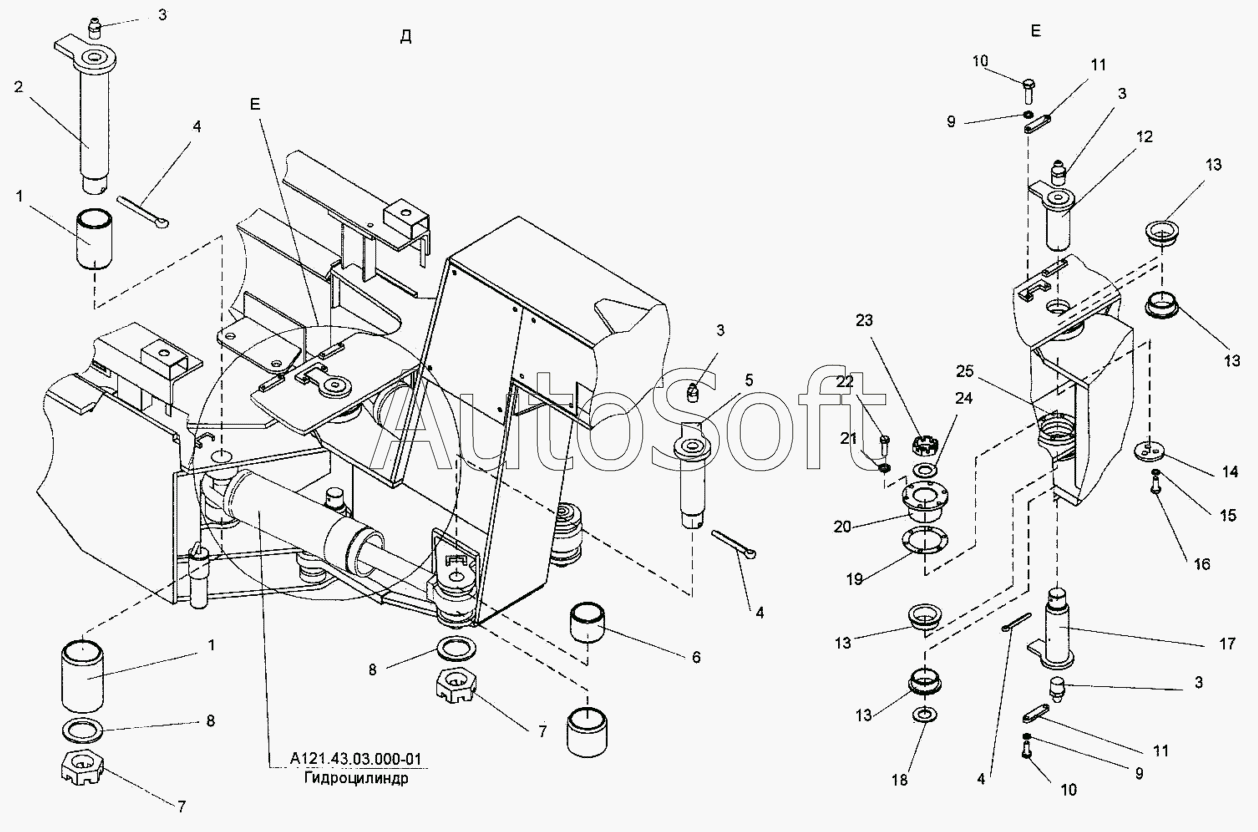

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Рама (А121.21.00.000)
1
1
2
3
3
3
3
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
А121.43.03.000-01
А121.43.03.000-01
А121.21.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.43.03.000-01 | А***1 | Гидроцилиндр | |
| 1 | Т***1 | Втулка | |
| 2 | Т***1 | Ось | |
| 3 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 4 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 5 | Т***0 | Ось | |
| 6 | Т***4 | Втулка | |
| 7 | 0***1 | Гайка прорезная | |
| 8 | 0***2 | Шайба | |
| 9 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 10 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 11 | Д***7 | Серьга | |
| 12 | А***0 | Ось | |
| 13 | А***4 | Втулка | |
| 14 | Д***3 | Шайба | |
| 15 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 16 | [***] | Болт М16-6gх35.58.019 (S24) ГОСТ 7798-70 | |
| 17 | А***0 | Ось | |
| 18 | 0***6 | Кольцо | |
| 19 | 0***2 | Прокладка | |
| 20 | А***2 | Втулка | |
| 21 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 22 | [***] | Болт М12-6gх25.58.019 (S13) ГОСТ 7798-70 | |
| 23 | 0***2 | Гайка | |
| 24 | 0***1 | Шайба | |
| 25 | А***3 | Кольцо |
