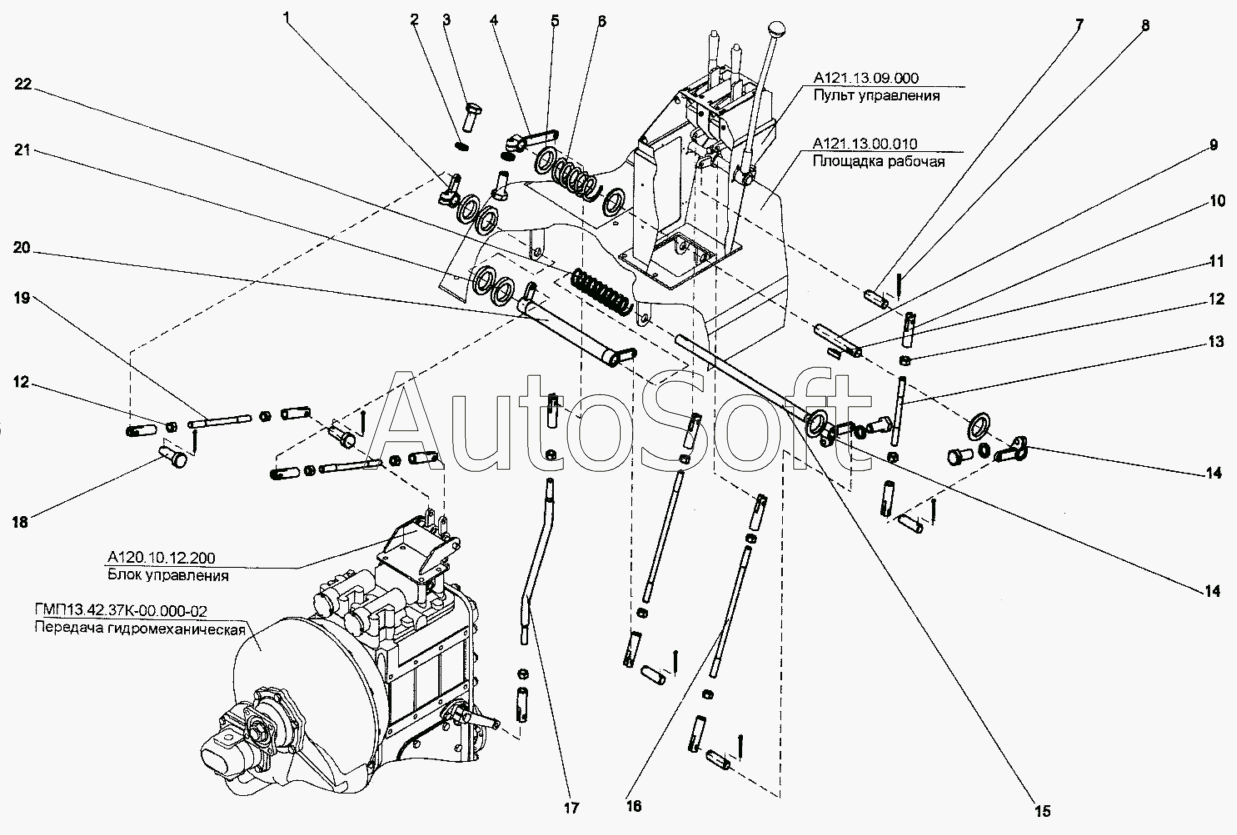

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Управление переключением КПП (А121.13.02.000)
14
14
А121.13.02.000
А121.13.09.000
А121.13.00.010
ГМП 13.42.37К-00.000-02
А120.10.12.200
22
21
20
19
18
17
16
15
1
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.10.12.200 | А***0 | Блок управления | |
| А121.13.00.010 | А***0 | Площадка рабочая | |
| А121.13.02.000 | А***0 | Управление переключением КПП | |
| А121.13.09.000 | А***0 | Пульт управления | |
| ГМП 13.42.37К-00.000-02 | Г***2 | Передача гидромеханическая | |
| 1 | А***0 | Рычаг | |
| 2 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 3 | [***] | Болт М12-6gх30.58.019 (S18) ГОСТ 7798-70 | |
| 4 | А***0 | Рычаг | |
| 5 | 0***5 | Шайба | |
| 6 | 0***4 | Пружина | |
| 7 | Д***8 | Палец | |
| 8 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 9 | А***1 | Вал | |
| 10 | Д***9 | Головка тяги | |
| 11 | Д***8 | Шпонка сегментная | |
| 12 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 13 | А***3 | Шпилька | |
| 14 | Д***0 | Рычаг | |
| 15 | А***2 | Вал | |
| 16 | А***2 | Шпилька | |
| 17 | А***0 | Тяга | |
| 18 | 0***4 | Ось | |
| 19 | А***1 | Шпилька | |
| 20 | А***0 | Рычаг | |
| 21 | 0***1 | Шайба | |
| 22 | 0***5 | Пружина |
