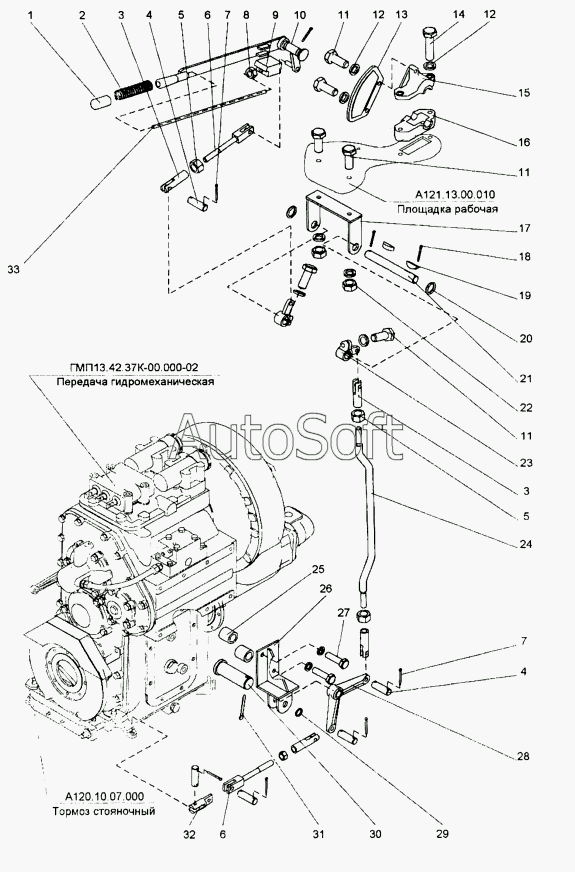

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Управление стояночным тормозом (А120.13.04.000-01)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
ГМП 13.42.37К-00.000-02
А121.13.00.010
А120.10.07.000
А120.13.04.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.10.07.000 | А***0 | Тормоз стояночный | |
| А120.13.04.000-01 | А***1 | Управление стояночным тормозом | |
| А121.13.00.010 | А***0 | Площадка рабочая | |
| ГМП 13.42.37К-00.000-02 | Г***2 | Передача гидромеханическая | |
| 1 | Д***1 | Кнопка защелки | |
| 2 | Д***0 | Пружина | |
| 3 | Д***9 | Головка тяги | |
| 4 | Д***8 | Палец | |
| 5 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 6 | А***0 | Тяга | |
| 7 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 8 | [***] | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | |
| 9 | Д***2 | Фиксатор | |
| 10 | Д***0 | Рычаг | |
| 11 | [***] | Болт М12-6gх30.58.019 (S18) ГОСТ 7798-70 | |
| 12 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 13 | Д***0 | Гребенка | |
| 14 | [***] | Болт М12-6gх70.58.019 (S18) ГОСТ 7798-70 | |
| 15 | Д***3 | Коробка верхняя | |
| 16 | Д***4 | Коробка нижняя | |
| 17 | А***0 | Кронштейн | |
| 18 | [***] | Шплинт 6,3x36.019 ГОСТ 397-79 | |
| 19 | Д***8 | Шпонка сегментная | |
| 20 | 0***5 | Шайба | |
| 21 | А***2 | Вал | |
| 22 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 23 | А***0 | Рычаг | |
| 24 | А***1 | Тяга | |
| 25 | А***8 | Втулка | |
| 26 | А***0 | Кронштейн | |
| 27 | [***] | Болт М12-6gх45.58.019 (S18) ГОСТ 7798-70 | |
| 28 | А***1 | Рычаг | |
| 29 | [***] | Шайба С20.02.019 ГОСТ 11371-78 | |
| 30 | 0***1 | Палец | |
| 31 | [***] | Шплинт 5x40.019 ГОСТ 397-79 | |
| 32 | Д***1 | Вилка | |
| 33 | Д***1 | Тяга |
