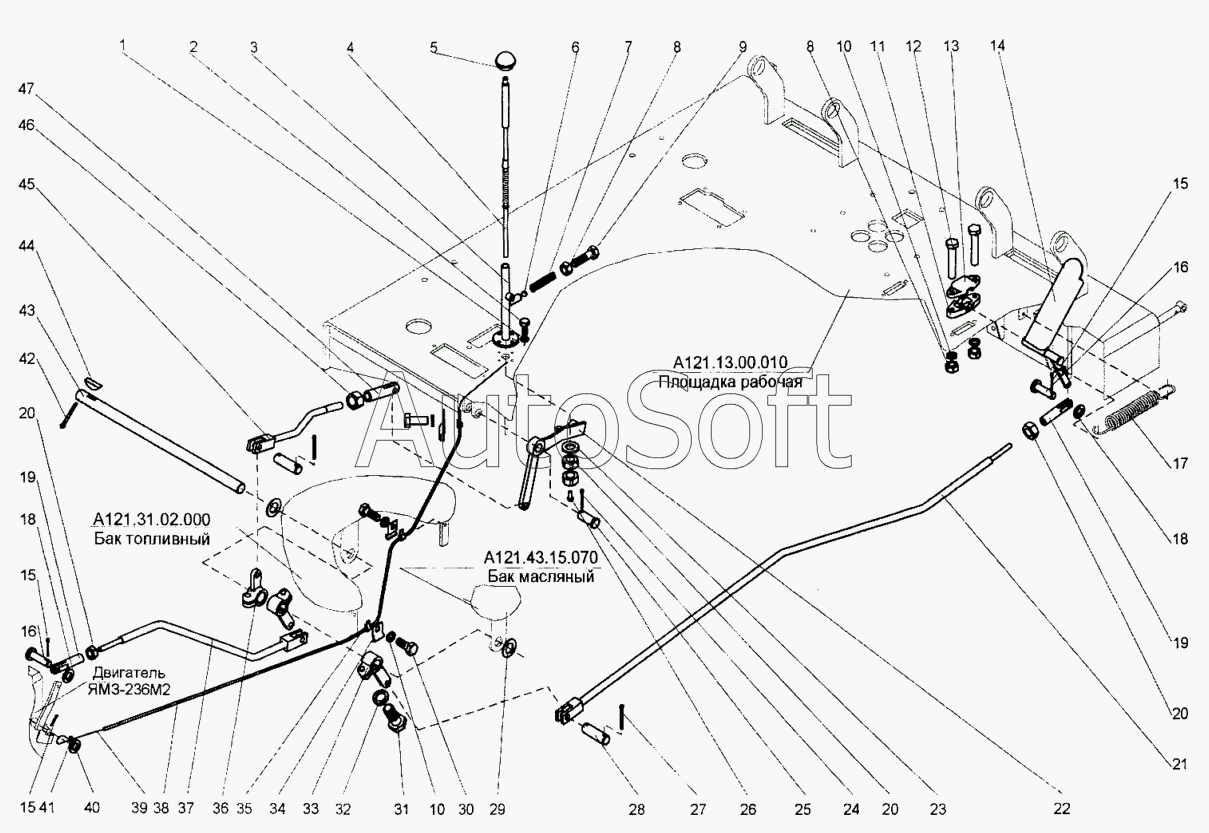

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Управление всережимным регулятором (А121.13.05.000)
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
А121.43.15.070
А121.31.02.000
ЯМЗ-236М2
А121.13.00.010
А121.13.05.000
14
2
3
4
5
6
7
8
8
9
10
10
11
12
13
1
15
15
15
16
16
17
18
18
19
19
20
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.13.00.010 | А***0 | Площадка рабочая | |
| А121.13.05.000 | А***0 | Управление всережимным регулятором | |
| А121.31.02.000 | А***0 | Бак топливный | |
| А121.43.15.070 | А***0 | Бак масляный | |
| ЯМЗ-236М2 | Я***2 | Двигетель | |
| 1 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 2 | [***] | Болт М6-6gх20.58.019 (S10) ГОСТ 7798-70 | |
| 3 | Д***0 | Колонка в сборе | |
| 4 | Д***0 | Тяга | |
| 5 | [***] | Шарик 6-60+/-25 ГОСТ 3722-81 | |
| 6 | Д***7 | Ручка шаровая | |
| 7 | Д***6 | Пружина | |
| 8 | [***] | Гайка М8-6Н.5.019 (S12) ГОСТ 5915-70 | |
| 9 | [***] | Болт М8-6gх30.58.019 (S12) ГОСТ 7798-70 | |
| 10 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 11 | Д***7 | Корпус | |
| 12 | [***] | Болт М8-6gх45.58.019 (S12) ГОСТ 7798-70 | |
| 13 | Д***8 | Крышка | |
| 14 | А***0 | Педаль | |
| 15 | [***] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 16 | 0***4 | Палец | |
| 17 | 0***2 | Пружина | |
| 18 | [***] | Шайба С8.02.019 ГОСТ 11371-78 | |
| 19 | Д***7 | Вилка | |
| 20 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 21 | А***1 | Тяга | |
| 22 | А***0 | Рычаг | |
| 23 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 24 | [***] | Шплинт 5x40.019 ГОСТ 397-79 | |
| 25 | 0***5 | Ось | |
| 26 | [***] | Винт В.М4-6gх10.58.019 ГОСТ 17473-80 | |
| 27 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 28 | Д***8 | Палец | |
| 29 | 0***5 | Шайба | |
| 30 | [***] | Болт М8-6gх16.58.019 (S12) ГОСТ 7798-70 | |
| 31 | [***] | Болт М12-6gх30.58.019 (S19) ГОСТ 7798-70 | |
| 32 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 33 | Д***0 | Рычаг | |
| 34 | 0***1 | Скоба | |
| 35 | А***5 | Пластина | |
| 36 | А***0 | Рычаг | |
| 37 | А***0 | Тяга | |
| 38 | А***4 | Оплетка | |
| 39 | А***3 | Канат | |
| 40 | [***] | Шайба С12.02.019 ГОСТ 11371-78 | |
| 41 | А***6 | Кольцо | |
| 42 | [***] | Шплинт 6,3x36.019 ГОСТ 397-79 | |
| 43 | А***1 | Вал | |
| 44 | Д***8 | Шпонка сегментная | |
| 45 | А***1 | Тяга | |
| 46 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 47 | Д***9 | Головка тяги |
