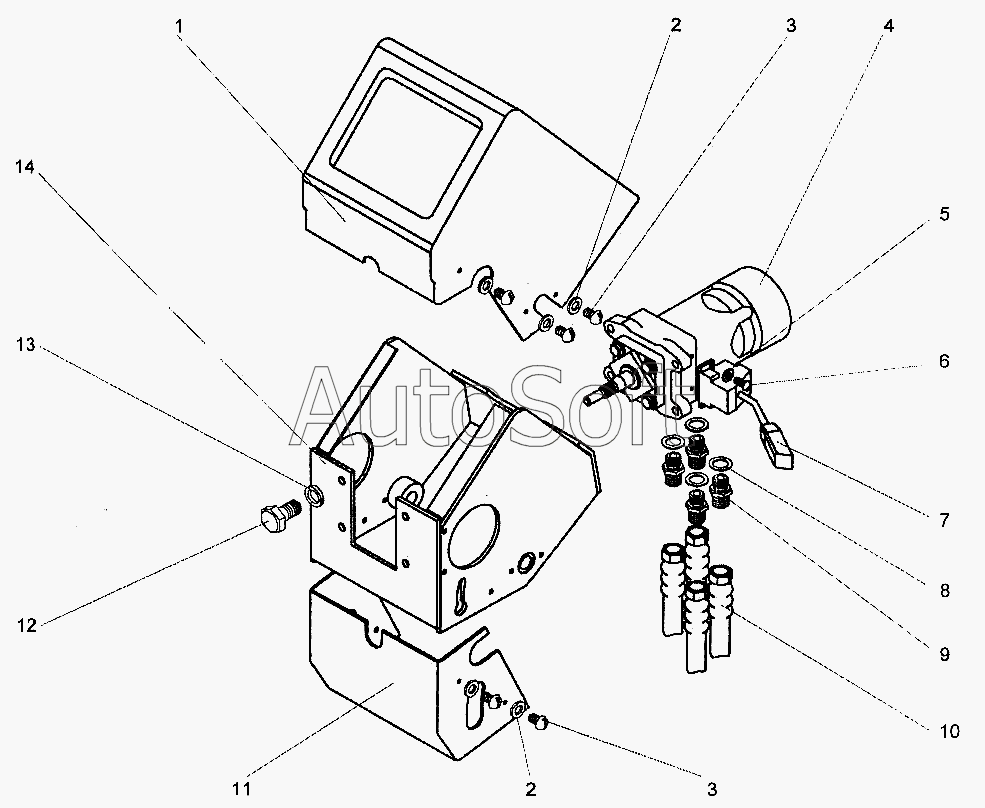

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пульт управления (А121.13.06.010)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
А121.13.06.101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.13.06.101 | А***1 | Пульт управления | |
| 1 | Д***2 | Колпак | |
| 2 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 3 | [***] | Винт В.М6-6gх25.58.019 ГОСТ 17473-80 | |
| 4 | А***0 | Гидроруль | |
| 5 | [***] | Шайба С4.02.019 ГОСТ 11371-78 | |
| 6 | [***] | Винт В.М4-6gх10.58.019 ГОСТ 17473-70 | |
| 7 | 6***9 | Переключатель указателей поворотов | |
| 8 | Д***5 | Шайба передняя | |
| 9 | 0***2 | Штуцер | |
| 10 | Р***У | Рукав ТУ22-4756-80 | |
| 11 | Д***2 | Кожух | |
| 12 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 13 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 14 | Д***0 | Рама |
