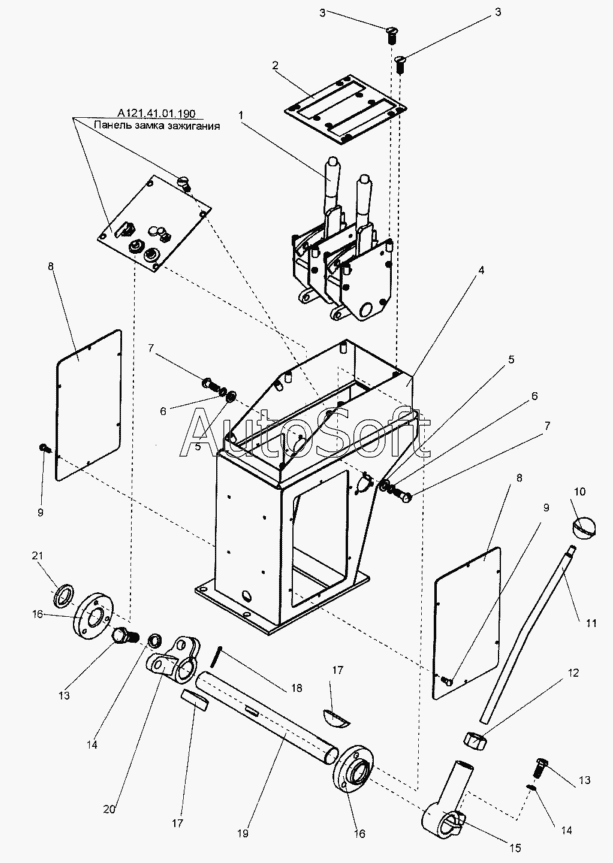

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пульт управления А121.13.09.000
12
А121.13.10.000
А121.41.01.190
21
20
19
18
17
17
16
16
15
14
14
13
13
1
11
10
9
9
8
8
7
7
6
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.13.10.000 | А***0 | Пульт управления | |
| А121.41.01.190 | А***0 | Панель замка зажигания | |
| 1 | А***0 | Блок управления | |
| 2 | А***3 | Лист | |
| 3 | [***] | Винт В2.М6-6gх16.58.019 ГОСТ 17475-80 | |
| 4 | А***0 | Корпус | |
| 5 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 6 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 7 | [***] | Винт В.М6-6gх16.58.019 ГОСТ 17473-80 | |
| 8 | А***8 | Крышка | |
| 9 | [***] | Винт В.М4-6gх10.58.019 ГОСТ 17473-80 | |
| 10 | Д***7 | Ручка шаровая | |
| 11 | В***5 | Рычаг | |
| 12 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 13 | [***] | Болт М12-6gх30.58.019 (S18) ГОСТ 7798-70 | |
| 14 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 15 | А***0 | Рычаг | |
| 16 | А***9 | Втулка | |
| 17 | Д***8 | Шпонка сегментная | |
| 18 | [***] | Шплинт 6,3x36.019 ГОСТ 397-79 | |
| 19 | А***4 | Вал | |
| 20 | А***0 | Рычаг | |
| 21 | 0***5 | Шайба |
