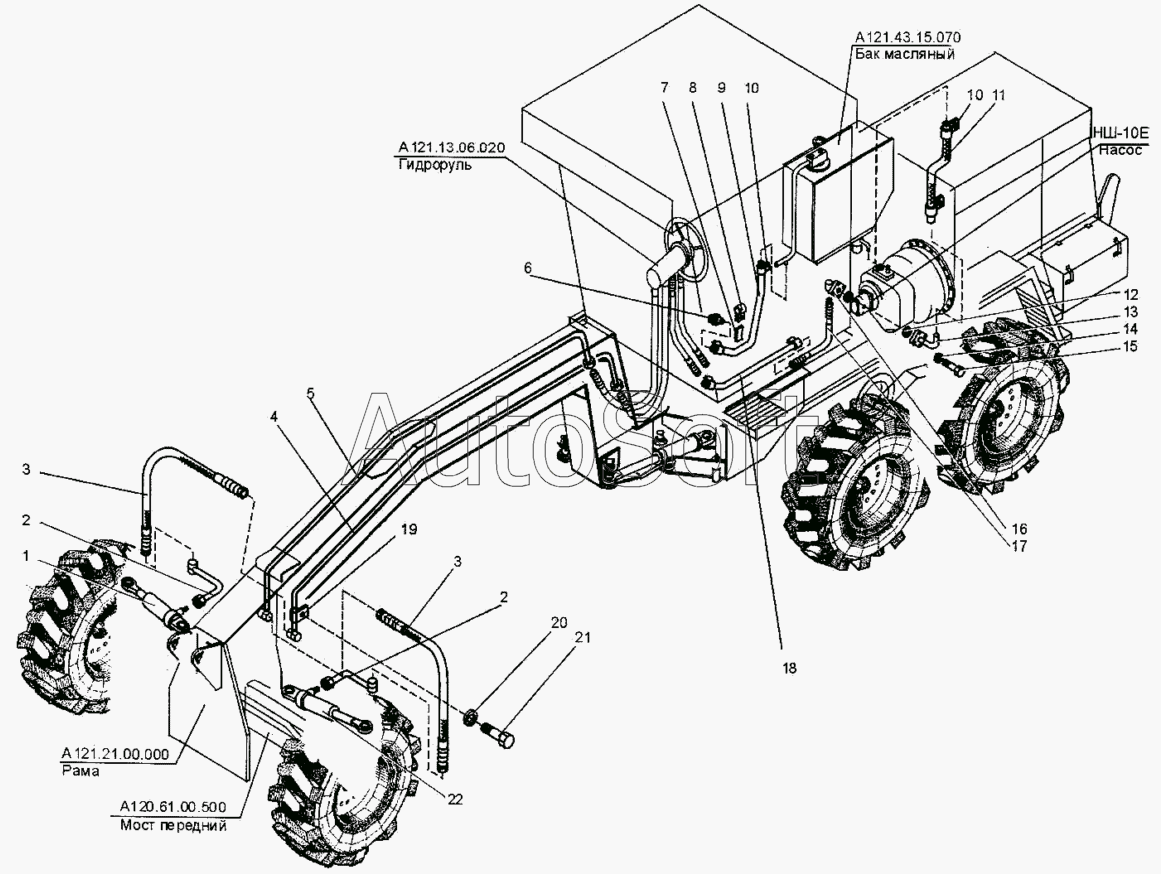

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Управление рулевое (А121.14.00.000)
15
А121.14.00.000
А121.21.00.000
НШ-10Е
А120.61.00.500
А121.13.06.020
А121.43.15.070
22
21
20
19
18
17
16
1
14
13
12
11
10
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.61.00.500 | А***0 | Мост передний | |
| А121.13.06.020 | А***0 | Гидроруль | |
| А121.14.00.000 | А***0 | Управление рулевое | |
| А121.21.00.000 | А***0 | Рама | |
| А121.43.15.070 | А***0 | Бак масляный | |
| НШ-10Е | Н***Е | Насос | |
| 1 | А***0 | Гидроцилиндры | |
| 2 | А***0 | Труба | |
| 3 | Р***0 | Рукав ТУ 22-4756-80 | |
| 4 | А***0 | Труба | |
| 5 | А***0 | Труба | |
| 6 | А***8 | Штуцер | |
| 7 | А***9 | Прокладка | |
| 8 | 0***9 | Хомут | |
| 9 | А***1 | Рукав | |
| 10 | [***] | Хомут винтовой Н-10 | |
| 11 | А***7 | Рукав | |
| 12 | 0***2 | Кольцо ОСТ 18829-73/ГОСТ 9833-73 | |
| 13 | А***0 | Переходник | |
| 14 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 15 | [***] | Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70 | |
| 16 | А***0 | Переходник | |
| 17 | Р***0 | Рукав ТУ 22-4756-80 | |
| 18 | А***0 | Труба | |
| 19 | 0***1 | Хомут | |
| 20 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 21 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 22 | А***1 | Гидроцилиндры |
