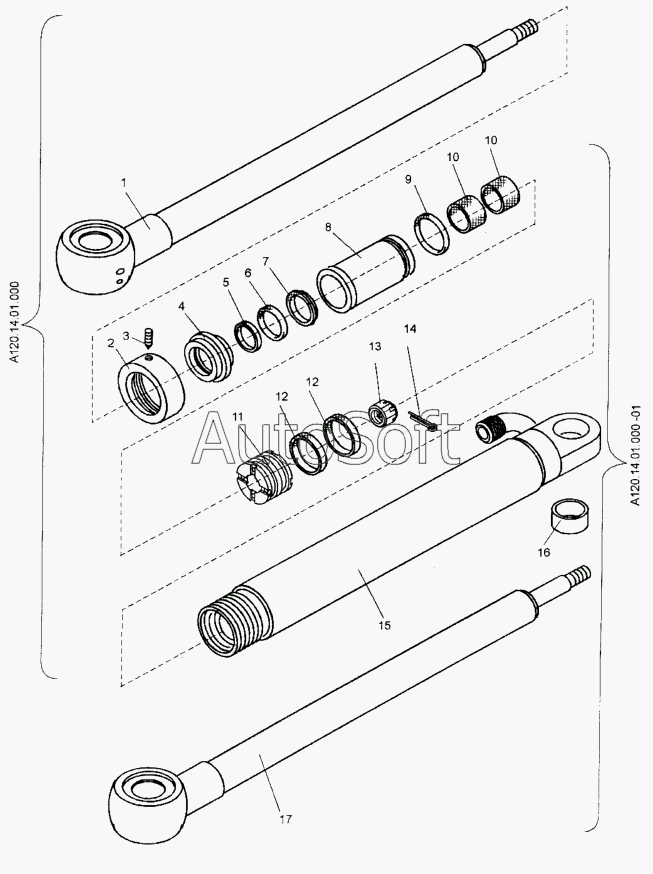

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидроцилиндры (А120.14.01.000, А120.14.01.000-01)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
А120.14.01.000
А120.14.01.000
А120.14.01.000-01
А120.14.01.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.14.01.000 | А***0 | Гидроцилиндры | |
| А120.14.01.000-01 | А***1 | Гидроцилиндры | |
| 1 | А***1 | Шток | |
| 2 | А***6 | Гайка | |
| 3 | [***] | Винт М8-6gх12.22Н ГОСТ 1476-93 | |
| 4 | А***2 | Скребок | |
| 5 | 0***6 | Резиновое кольцо грязесъемника | |
| 6 | Е***6 | Кольцо грязесъемника | |
| 7 | Е***5 | Уплотнительная манжета штока | |
| 8 | А***1 | Крышка передняя | |
| 9 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 10 | Е***0 | Опорно-направляющее кольцо штока | |
| 11 | А***3 | Поршень | |
| 12 | Е***0 | Опорно-направляющее кольцо поршня | |
| 13 | Д***6 | Гайка | |
| 14 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 15 | А***0 | Цилиндр | |
| 16 | А***9 | Втулка | |
| 17 | А***0 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
