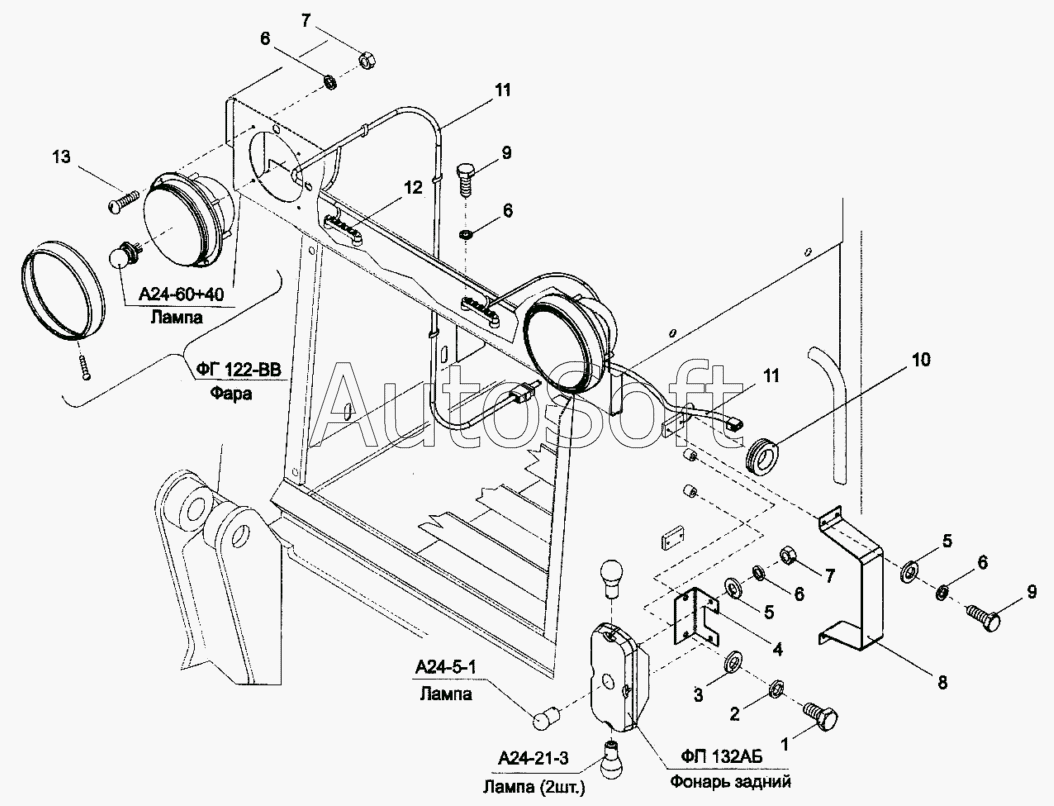

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Электрооборудование автогрейдера (А121.41.00.000)
10
А121.41.00.000
AG 132АБ
ФГ 122-ВВ
А24-21-3
А24-60+40
А24-5-1
13
12
11
11
1
9
9
8
7
7
6
6
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AG 132АБ | A***Б | Фонарь задний | |
| А121.41.00.000 | А***0 | Электрооборудование автогрейдера | |
| А24-21-3 | А***3 | Лампа | |
| А24-5-1 | А***1 | Лампа | |
| А24-60+40 | А***0 | Лампа | |
| ФГ 122-ВВ | Ф***В | Фара | |
| 1 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 2 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 3 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 4 | Д***2 | Уголок | |
| 5 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 6 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 7 | [***] | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | |
| 8 | А***5 | Кожух | |
| 9 | [***] | Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70 | |
| 10 | Д***0 | Кольцо | |
| 11 | А***0 | Жгут | |
| 12 | 1***0 | Панель соединительная ТУ 37.003.419-76 | |
| 13 | [***] | Винт ВМ6-6gх16.58.019 ГОСТ 17473-80 |
