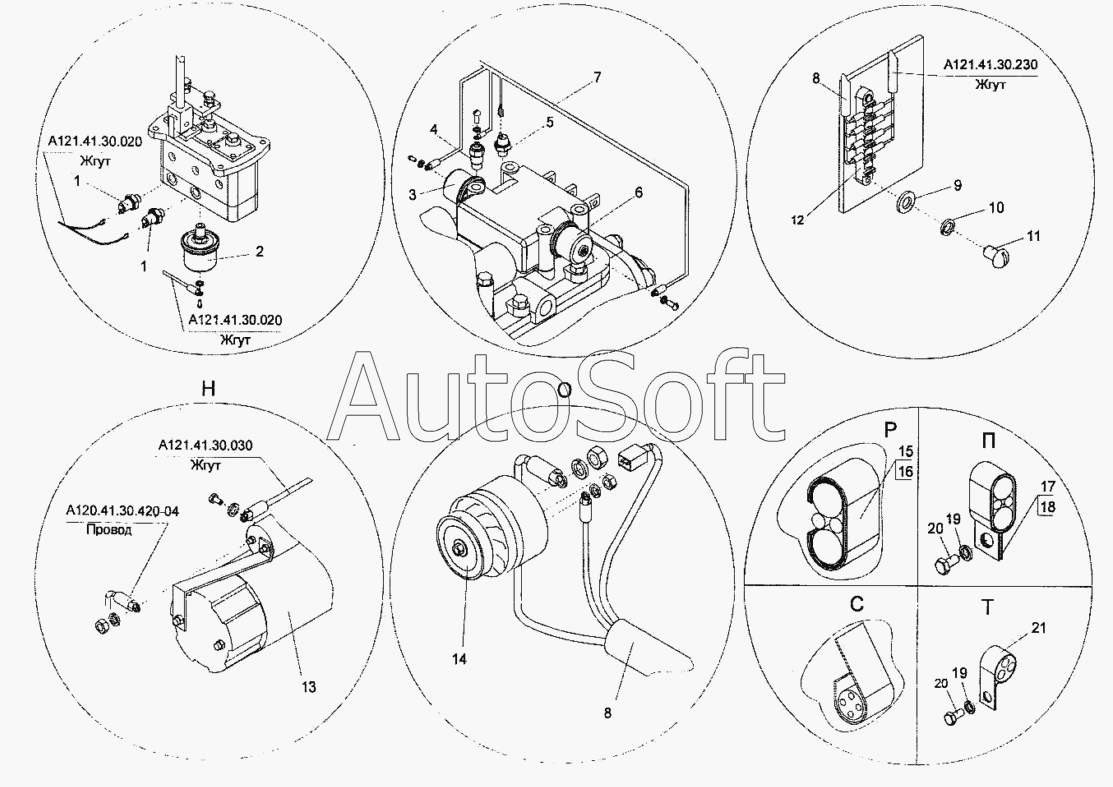

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Электрооборудование автогрейдера (А121.41.00.000)
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
А121.41.30.020
А121.41.30.020
А121.41.30.030
А121.41.30.230
А120.41.30.420-04
А121.41.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.41.30.420-04 | А***4 | Провод | |
| А121.41.00.000 | А***0 | Электрооборудование автогрейдера | |
| А121.41.30.020 | А***0 | Жгут | |
| А121.41.30.030 | А***0 | Жгут | |
| А121.41.30.230 | А***0 | Жгут | |
| 1 | М***Д | Датчик сигнализатора давления | |
| 2 | 4***7 | Датчик указателя давления ММ 370-У-ХЛ | |
| 3 | 4***1 | Датчик указателя давления ММ358 ТУ 37.003.387-79 | |
| 4 | 4***4 | Датчик указателя температуры ТМ 100-В | |
| 5 | 4***7 | Датчик-сигнализатор давления ММ111-Д ТУ 311.0022.5621.151-93 | |
| 6 | 4***7 | Датчик указателя давления 11.3829.010 ТУ 37.003.952-79 | |
| 7 | А***0 | Жгут | |
| 8 | А***0 | Жгут | |
| 9 | [***] | Шайба С4.02.019 ГОСТ 11371-78 | |
| 10 | [***] | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 11 | [***] | Винт В2.М4-6gх22.58.019 ГОСТ 17473-80 | |
| 12 | 4***1 | Панель соединительная 17.3723.000 ТУ 37.003.419-76 | |
| 13 | [***] | Стартер 25.3708-01 | |
| 14 | [***] | Генератор Г273-В-1 ТУ 37.003.790-77 | |
| 15 | Д***1 | Скоба | |
| 16 | Д***2 | Трубка 305, ТВ-40. 16, белая высшего сорта I= 0,12 м | |
| 17 | 0***6 | Хомут | |
| 18 | Д***8 | Прокладка | |
| 19 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 20 | [***] | Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70 | |
| 21 | 0***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
