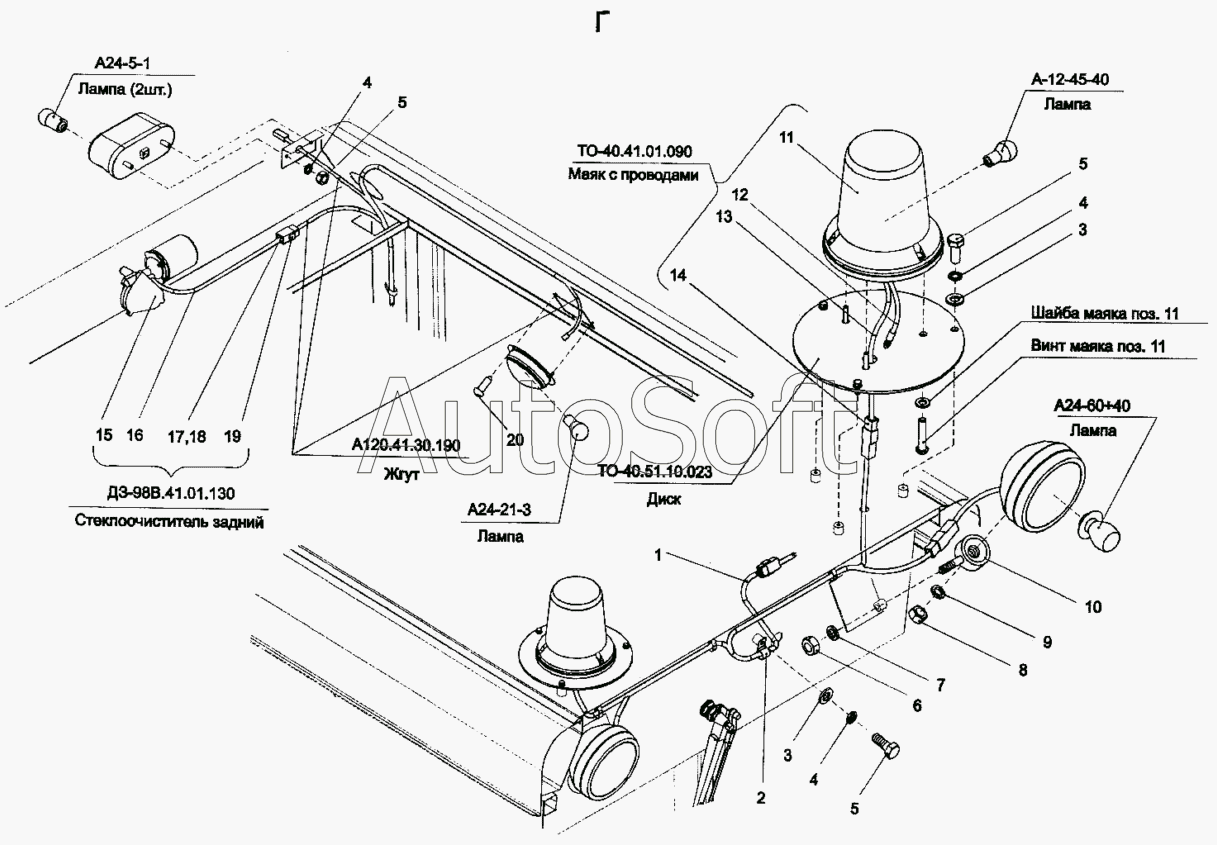

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Электрооборудование кабины (А120.41.01.000-01)
15
А120.41.01.000-01
ДЗ-98В.41.01.130
ТО-40.41.01.090
А24-60+40
А24-21-3
А24-5-1
А-12-45-40
А120.41.30.190
ТО-40.51.10.023
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
5
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А-12-45-40 | А***0 | Лампа | |
| А120.41.01.000-01 | А***1 | Электрооборудование кабины | |
| А120.41.30.190 | А***0 | Жгут | |
| А24-21-3 | А***3 | Лампа | |
| А24-5-1 | А***1 | Лампа | |
| А24-60+40 | А***0 | Лампа | |
| ДЗ-98В.41.01.130 | Д***0 | Стеклоочиститель задний | |
| ТО-40.41.01.090 | Т***0 | Маяк с проводами | |
| ТО-40.51.10.023 | Т***3 | Диск | |
| 1 | А***0 | Жгут | |
| 2 | 0***7 | Хомут | |
| 3 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 4 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 5 | [***] | Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70 | |
| 6 | [***] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 8 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 9 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 10 | Д***0 | Кронштейн | |
| 11 | [***] | Маяк сигнальный МП-01-12 ТУ 310-041-92 | |
| 12 | Д***3 | Провод | |
| 13 | Д***1 | Провод | |
| 14 | 4***1 | Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88 | |
| 15 | 4***4 | Стеклоочиститель СЛ102Г правый ГОСТ 18699-73 | |
| 16 | [***] | Трубка 305, ТВ-40 белая высшего сорта ГОСТ 19034-82 D=8 мм., L=0,47 м (в комплекте стеклоочистителя) | |
| 17 | [***] | Трубка 305, ТВ-40 белая высшего сорта ГОСТ 19034-82 D=4 мм., L=0,02 м. | |
| 18 | 4***4 | Штырь 03-6,3-12 ОСТ 37.003.032-88 | |
| 19 | 4***8 | Колодка штыревая 02-6,3-04 ОСТ 37.003.032-88 | |
| 20 | [***] | Шуруп 2-3x16 ГОСТ 1144-80 |
