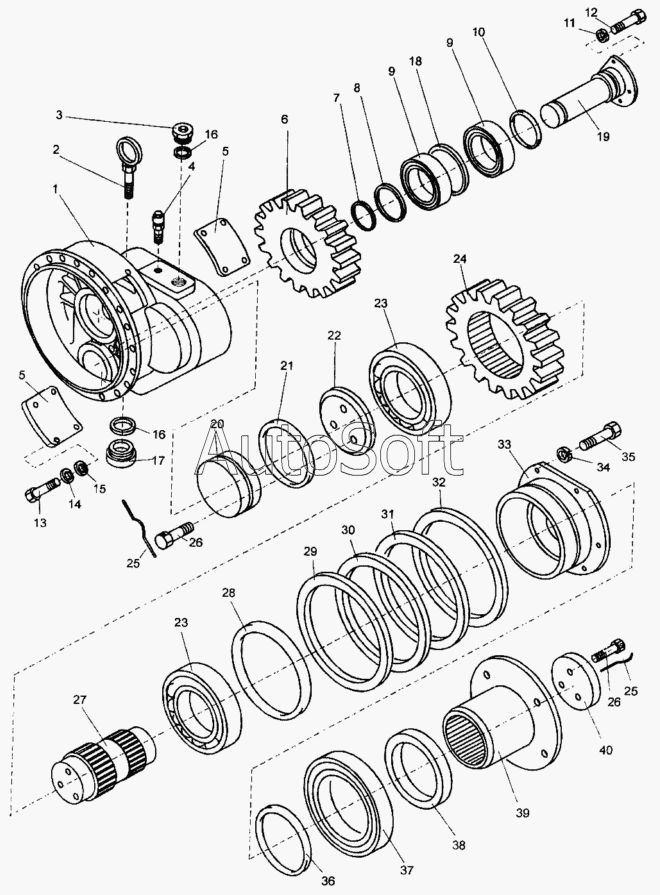

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Редуктор (А121.11.01.000)
32
22
23
23
24
25
25
26
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
А121.11.01.000
11
2
3
4
5
5
6
7
8
9
9
10
1
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.11.01.000 | А***0 | Редуктор | |
| 1 | А***1 | Корпус | |
| 2 | 0***1 | Рым-болт | |
| 3 | Д***1 | Пробка | |
| 4 | Д***3 | Сапун | |
| 5 | А***3 | Крышка | |
| 6 | А***1 | Шестерня | |
| 7 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 8 | 0***7 | Кольцо | |
| 9 | 1***8 | Подшипник ГОСТ 8382-75 | |
| 10 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 11 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 12 | [***] | Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70 | |
| 13 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 14 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 15 | [***] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 16 | 4***7 | Кольцо медноасбестовое | |
| 17 | Д***0 | Пробка | |
| 18 | 0***7 | Кольцо | |
| 19 | Д***1 | Ось | |
| 20 | А***9 | Стакан | |
| 21 | 1***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 22 | А***5 | Шайба | |
| 23 | 3***3 | Подшипник ГОСТ 8338-75 | |
| 24 | А***5 | Шестерня | |
| 25 | [***] | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 26 | [***] | Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70 | |
| 27 | А***3 | Вал ведомый | |
| 28 | 1***2 | Кольцо | |
| 29 | Д***4 | Прокладка | |
| 30 | Д***5 | Прокладка | |
| 31 | Д***6 | Прокладка | |
| 32 | Д***7 | Прокладка | |
| 33 | Д***5 | Крышка | |
| 34 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 35 | [***] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 36 | 0***2 | Кольцо | |
| 37 | [***] | Манжета 1.2-90x120-2 ГОСТ 8752-79/ОСТ 38.051.46-78 | |
| 38 | Д***8 | Втулка | |
| 39 | А***1 | Фланец | |
| 40 | Д***6 | Шайба |
