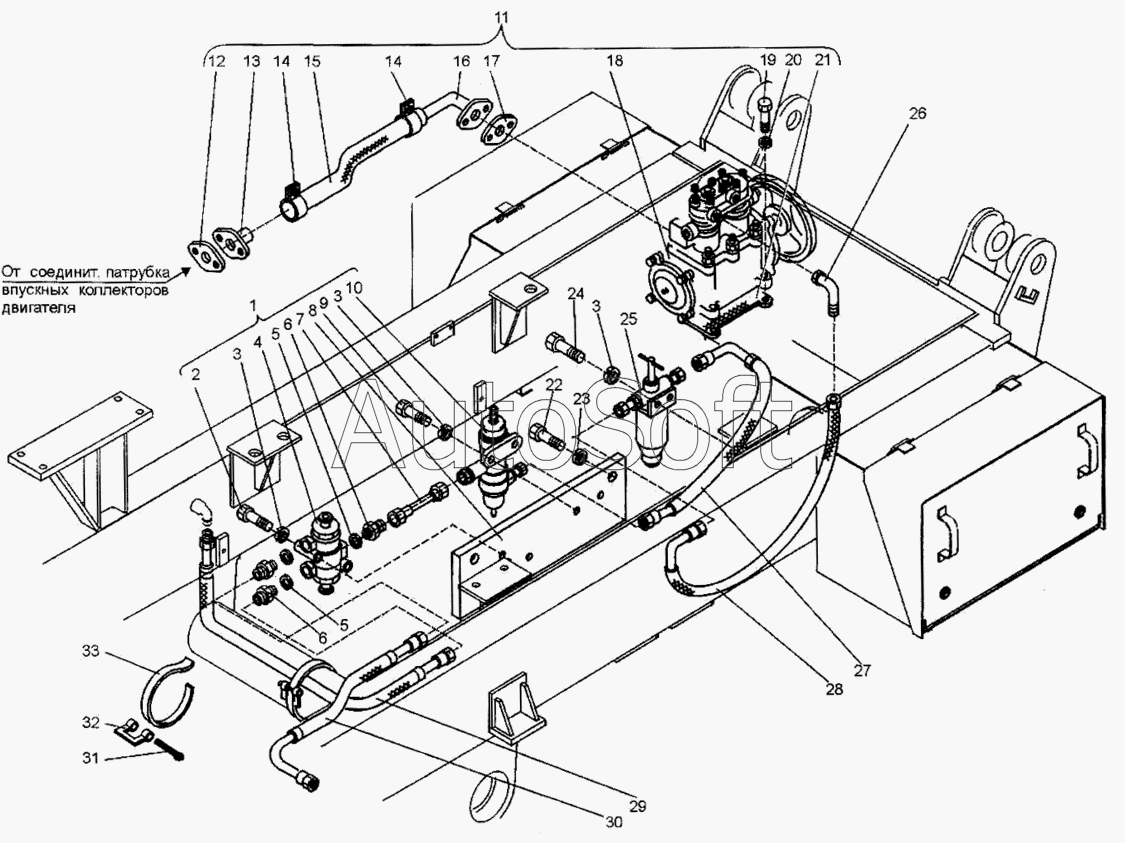

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пневмосистема автогрейдера (А121.42.00.000)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
А121.42.00.000
10
2
3
3
3
4
5
5
6
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.42.00.000 | А***0 | Пневмосистема автогрейдера | |
| 1 | А***0 | Плита | |
| 2 | 0***3 | Болт | |
| 3 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 4 | 1***0 | Клапан защитный | |
| 5 | 0***1 | Прокладка | |
| 6 | 0***3 | Штуцер | |
| 7 | А***0 | Трубка | |
| 8 | А***4 | Лист | |
| 9 | [***] | Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70 | |
| 10 | 1***0 | Регулятор давления с предохранительным клапаном в сборе ОСТ 37.001.085-76 | |
| 11 | А***0 | Установка компрессора | |
| 12 | А***2 | Прокладка | |
| 13 | А***0 | Патрубок | |
| 14 | Д***3 | Хомут | |
| 15 | А***1 | Рукав | |
| 16 | Д***0 | Патрубок | |
| 17 | Д***2 | Прокладка | |
| 18 | 5***1 | Компрессор | |
| 19 | [***] | Болт М10-6gх25.58.019 (S16) ГОСТ 7798-70 | |
| 20 | [***] | Шайбы 10.65Г.019 ГОСТ 6402-70 | |
| 21 | Д***9 | Прокладка | |
| 22 | [***] | Болт М12-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 23 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 24 | 0***3 | Болт | |
| 25 | Г***0 | Предохранитель против замерзания ТУ 37.366.104-75 | |
| 26 | Д***8 | Угольник | |
| 27 | А***0 | Рукав | |
| 28 | А***0 | Рукав | |
| 29 | А***0 | Рукав | |
| 30 | А***0 | Рукав | |
| 31 | [***] | Шплинт 6,3x36.019 ГОСТ 397-79 | |
| 32 | Х***2 | Рамка | |
| 33 | Д***0 | Лента |
