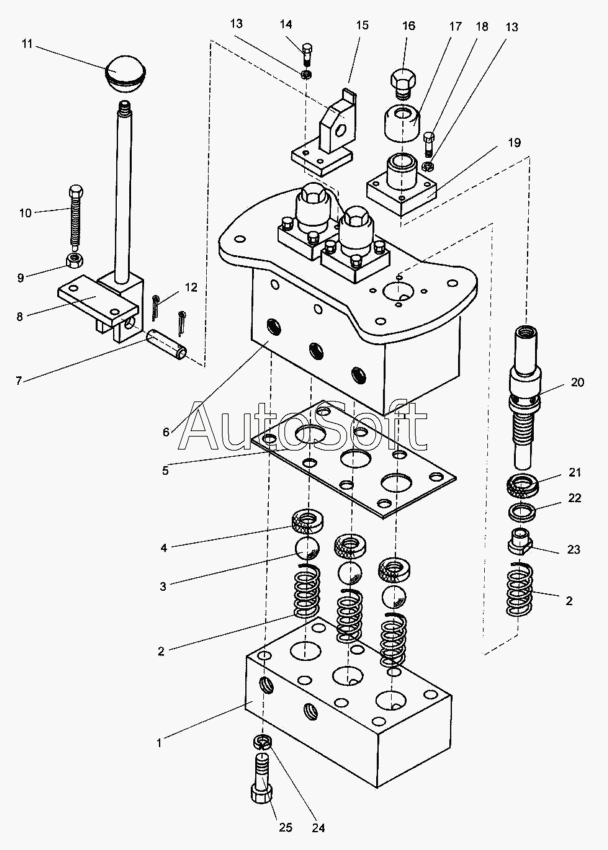

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Пневмораспределитель (ДЗ-98В.42.00.010)
14
ДЗ-98В.42.00.010
25
24
23
22
21
20
19
18
17
16
15
1
13
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДЗ-98В.42.00.010 | Д***0 | Пневмораспределитель | |
| 1 | Д***5 | Поддон | |
| 2 | Д***2 | Пружина | |
| 3 | [***] | Шарик 16-60+/-100 ГОСТ 3722-81 | |
| 4 | Д***1 | Манжета | |
| 5 | Д***6 | Прокладка | |
| 6 | Д***1 | Корпус | |
| 7 | Д***1 | Палец | |
| 8 | Д***0 | Рычаг | |
| 9 | [***] | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | |
| 10 | Д***0 | Болт специальный | |
| 11 | Д***7 | Рукоятка | |
| 12 | [***] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 13 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 14 | [***] | Болт М6-6gх25.58.019 ГОСТ 7798-70 | |
| 15 | Д***0 | Кронштейн | |
| 16 | Д***8 | Болт специальный | |
| 17 | Д***7 | Ограничитель | |
| 18 | [***] | Болт М6-6gх20.58.019 ГОСТ 7798-70 | |
| 19 | Д***6 | Крышка | |
| 20 | Д***2 | Золотник | |
| 21 | Д***6 | Манжета | |
| 22 | Д***8 | Шайба | |
| 23 | Д***6 | Гайка специальная | |
| 24 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 25 | [***] | Болт М8-6gх45.58.019 ГОСТ 7798-70 |
