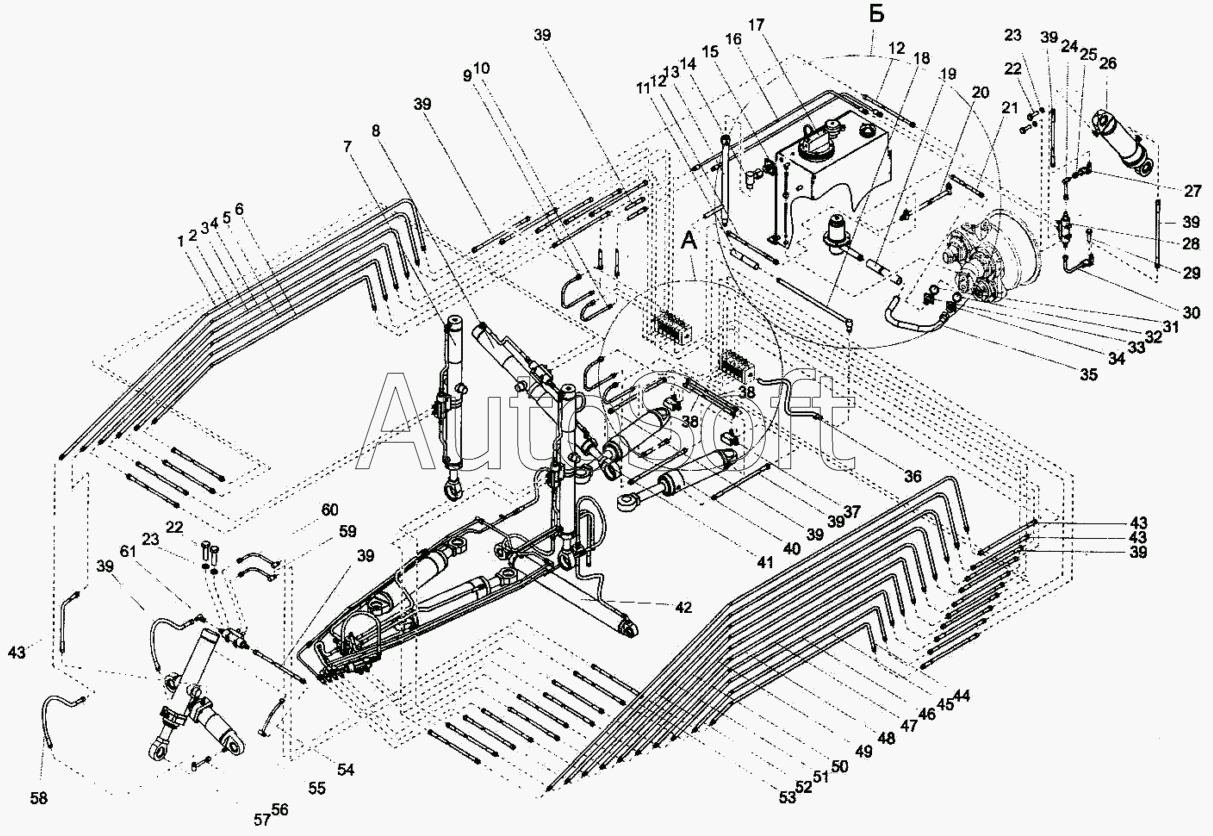

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидросистема автогрейдера (А121.43.00.000)
48
33
34
35
36
37
38
38
39
39
39
39
39
39
39
39
39
40
41
42
43
43
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
А121.43.00.000
17
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
1
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.43.00.000 | А***0 | Гидросистема автогрейдера | |
| 1 | А***1 | Труба | |
| 2 | А***0 | Труба | |
| 3 | А***0 | Труба | |
| 4 | А***0 | Труба | |
| 5 | А***0 | Труба | |
| 6 | А***0 | Труба | |
| 7 | А***2 | Гидроцилиндр в сборе | |
| 8 | А***0 | Гидроцилиндр в сборе | |
| 9 | А***1 | Труба | |
| 10 | А***0 | Труба | |
| 11 | А***7 | Шланг | |
| 12 | Р***0 | Рукав ТУ 22-166-29-91 | |
| 13 | А***0 | Труба | |
| 14 | А***0 | Тройник | |
| 15 | А***0 | Штуцер | |
| 16 | А***0 | Труба | |
| 17 | А***0 | Бак масляный | |
| 18 | А***0 | Труба | |
| 19 | А***2 | Шланг | |
| 20 | А***0 | Труба | |
| 21 | Р***0 | Рукав ТУ 22-4756-80 | |
| 22 | [***] | Болт М8-6gх50.58.019 (S13) ГОСТ 7798-70 | |
| 23 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 24 | А***0 | Труба | |
| 25 | А***0 | Угольник | |
| 26 | А***0 | Гидроцилиндр | |
| 27 | 0***1 | Хомут | |
| 28 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 29 | А***0 | Гидрозамок | |
| 30 | А***0 | Труба | |
| 31 | 0***2 | Кольцо | |
| 32 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 33 | А***0 | Штуцер | |
| 34 | А***0 | Штуцер | |
| 35 | А***0 | Труба заборная | |
| 36 | А***6 | Шланг | |
| 37 | А***0 | Переходник | |
| 38 | Р***0 | Рукав ТУ 22-4756-80 | |
| 39 | Р***0 | Рукав ТУ 22-4756-80 | |
| 40 | А***1 | Гидроцилиндр | |
| 41 | А***1 | Гидроцилиндр в сборе | |
| 42 | А***0 | Гидросистема отвала | |
| 43 | Р***0 | Рукав ТУ 22-4756-80 | |
| 44 | А***0 | Труба | |
| 45 | А***0 | Труба | |
| 46 | А***0 | Труба | |
| 47 | А***1 | Труба | |
| 48 | А***2 | Труба | |
| 49 | А***3 | Труба | |
| 50 | А***5 | Труба | |
| 51 | А***4 | Труба | |
| 52 | А***0 | Труба | |
| 53 | А***1 | Труба | |
| 54 | А***0 | Труба | |
| 55 | А***0 | Гидроцилиндр | |
| 56 | А***0 | Труба | |
| 57 | А***0 | Гидроцилиндр | |
| 58 | Р***0 | Рукав ТУ 22-4756-80 | |
| 59 | А***0 | Труба | |
| 60 | А***1 | Труба | |
| 61 | А***0 | Угольник |
