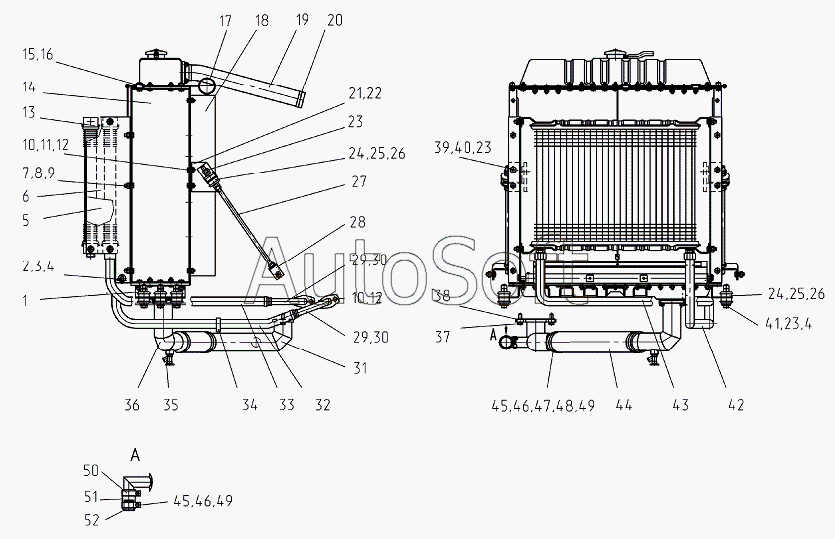

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Система охлаждения 237.02.01.00.000
1
2
3
4
4
5
6
7
8
9
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Кронштейн | |
| 2 | 2***0 | Шторка | |
| 3 | Ш***2 | Шайба С12х2 | |
| 4 | Ш***5 | Шплинт 3,2х25 | |
| 5 | 2***3 | Кронштейн | |
| 6 | 2***4 | Кронштейн | |
| 7 | Б***5 | Болт М10х25 | |
| 8 | Г***0 | Гайка М10 | |
| 9 | Ш***Г | Шайба 10.65Г | |
| 12 | Ш***Г | Шайба 8.65Г | |
| 13 | 1***1 | Радиатор масляный | |
| 14 | 1***2 | Радиатор водяной | |
| 15 | О***1 | Хомут | |
| 16 | 2***2 | Втулка | |
| 17 | 2***0 | Кольцо | |
| 18 | 2***0 | Диффузор | |
| 19 | Р***0 | Рукав 40-51,5 L=400 | |
| 20 | Х***0 | Хомут червячный 40-60 | |
| 21 | 2***0 | Кронштейн | |
| 22 | 2***0 | Кронштейн | |
| 23 | Г***2 | Гайка М12 | |
| 24 | 2***1 | Прокладка | |
| 25 | 2***2 | Втулка | |
| 26 | 2***3 | Чашка | |
| 27 | 2***2 | Ось | |
| 28 | 2***1 | Уголок | |
| 29 | 2***0 | Маслопровод | |
| 30 | 2***6 | Прокладка | |
| 31 | 2***0 | Патрубок | |
| 32 | Р***0 | Рукав 20-29 L=440 | |
| 33 | Р***0 | Рукав 20-29 L=600 | |
| 34 | 9***2 | Хомут | |
| 35 | 4***4 | Кран сливной 130-1015370 | |
| 36 | 2***0 | Патрубок | |
| 37 | Б***0 | Болт М10х30 | |
| 38 | 2***5 | Прокладка | |
| 39 | Б***0 | Болт М12х30 | |
| 40 | Ш***Г | Шайба 12.65Г | |
| 41 | Б***5 | Болт М12х85 | |
| 42 | 2***0 | Маслопровод | |
| 43 | 2***0 | Маслопровод | |
| 44 | Р***0 | Рукав 58-70,5 L=300 | |
| 45 | 2***8 | Болт | |
| 46 | О***6 | Шайба | |
| 47 | О***2 | Гайка | |
| 48 | 2***1 | Хомут | |
| 49 | Ш***4 | Шайба С6х1,4 | |
| 50 | 2***6 | Хомут | |
| 51 | 2***1 | Рукав 32х43 L=65 | |
| 52 | 2***0 | Заглушка |
