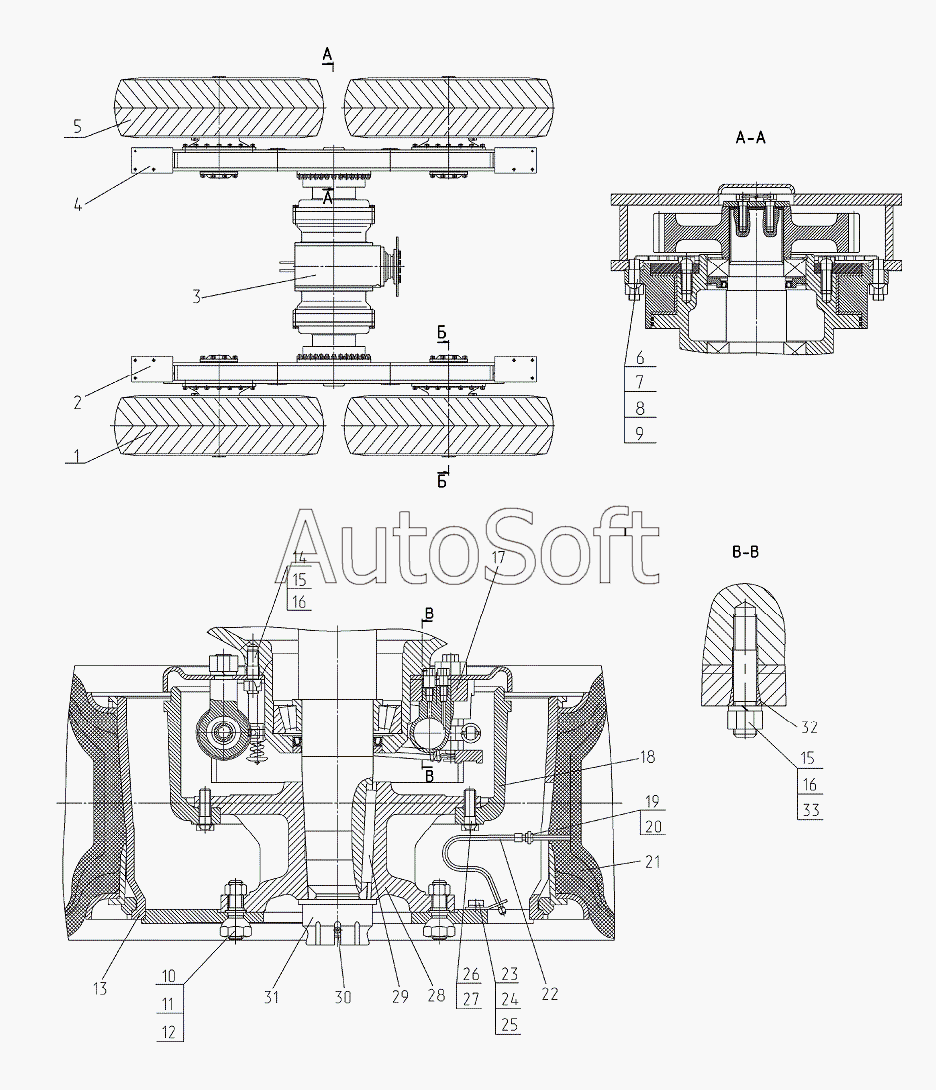

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Тележка задняя 237.03.01.00.000-01
17
33
32
31
30
29
28
27
26
25
24
22
21
20
19
18
1
16
16
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Колесо | |
| 2 | 2***2 | Балансир | |
| 3 | 2***1 | Мост ведущий | |
| 4 | 2***3 | Балансир | |
| 5 | 2***0 | Колесо | |
| 6 | 2***2 | Шпилька | |
| 7 | Г***Н | Гайка М20х1,5-6Н | |
| 8 | 2***1 | Шайба | |
| 9 | 2***3 | Шайба | |
| 10 | О***6 | Гайка | |
| 11 | 5***1 | Болт правый шпилька | |
| 12 | 4***0 | Гайка Б М20х1,5-6Н | |
| 13 | 2***0 | Колесо дисковое | |
| 14 | О***1 | Шпилька | |
| 15 | 2***4 | Гайка шпильки | |
| 16 | Ш***Г | Шайба 16 65Г | |
| 17 | 2***1 | Тормоз задних колес | |
| 18 | 2***1 | Барабан тормозной | |
| 19 | 2***2 | Переходник | |
| 20 | 2***3 | Уплотнение | |
| 21 | 6***0 | Шина 14.00-24 PR16 Solideal Grader SL G2 с камерой 14.00-24 с вентилем ГК-145 и ободной лентой 14.00-24 | |
| 22 | 1***0 | Удлинитель гибкий УВ-315 | |
| 24 | Б***0 | Болт М8-6gх20 | |
| 25 | Ш***Г | Шайба 8.65Г | |
| 26 | 2***3 | Шайба стопорная | |
| 27 | Г***Н | Гайка М16-6Н | |
| 28 | Ш***9 | Шпилька М16-8gх45.109.40Х.029 | |
| 29 | Ш***0 | Шпонка 2-25х14х140 | |
| 30 | 2***5 | Пружина | |
| 31 | 2***6 | Гайка | |
| 32 | 2***2 | Втулка конусная | |
| 33 | 2***2 | Шпилька |
