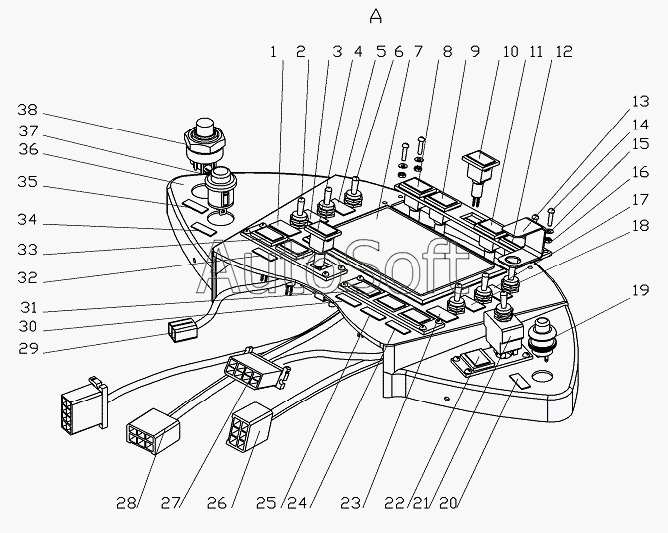

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Панель 752.19.02.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Табличка | |
| 2 | П***В | Тумблер П2Т-1В | |
| 3 | 7***6 | Табличка | |
| 4 | 2***А | Лампа контрольная 2212.3803-28А | |
| 5 | 7***5 | Табличка | |
| 6 | ***В | Тумблер П2Т-5В | |
| 7 | И***М | Щиток индикаторный ЭТСМ-33-01 | |
| 8 | 2***А | Лампа контрольная 2212.3803-05А | |
| 9 | 2***А | Лампа контрольная 2212.3803-20А | |
| 10 | 2***А | Лампа контрольная 2212.3803-24А | |
| 11 | 2***А | Лампа контрольная 2212.3803-22А | |
| 12 | 2***А | Лампа контрольная 2212.3803-23А | |
| 13 | 2***4 | Скоба | |
| 14 | В***0 | Винт В.М 3х10 | |
| 15 | Ш***Г | Шайба 3 65Г | |
| 16 | Г***3 | Гайка M3 | |
| 17 | 7***2 | Табличка | |
| 18 | 7***3 | Табличка | |
| 19 | К***В | Кнопка КЗ В | |
| 20 | 7***2 | Табличка | |
| 21 | П***В | Тумблер П2Т-1В | |
| 22 | 2***А | Лампа контрольная 2212.3803-07А | |
| 23 | 7***4 | Табличка | |
| 24 | 7***1 | Табличка | |
| 25 | 7***0 | Табличка | |
| 26 | 7***0 | Жгут 3 | |
| 27 | 7***0 | Жгут 1 | |
| 28 | 7***0 | Жгут 2 | |
| 29 | 2***0 | Жгут 29 | |
| 30 | 7***9 | Табличка | |
| 31 | 2***А | Лампа контрольная 2212.3803-46А | |
| 32 | 7***8 | Табличка | |
| 33 | 2***А | Лампа контрольная 2212.3803-32А | |
| 34 | 7***4 | Табличка | |
| 35 | 7***3 | Табличка | |
| 36 | 7***0 | Панель | |
| 37 | К***1 | Кнопка ВК 12-1 | |
| 38 | В***1 | Выключатель 11.3704-01 |
