Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Оборудование рабочее 723.07.00.00.000
41
28
28
28
29
30
31
32
33
34
35
36
38
39
40
27
42
44
45
45
46
47
48
49
50
51
52
53
54
14
2
3
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
1
15
17
18
19
20
21
22
23
24
25
26

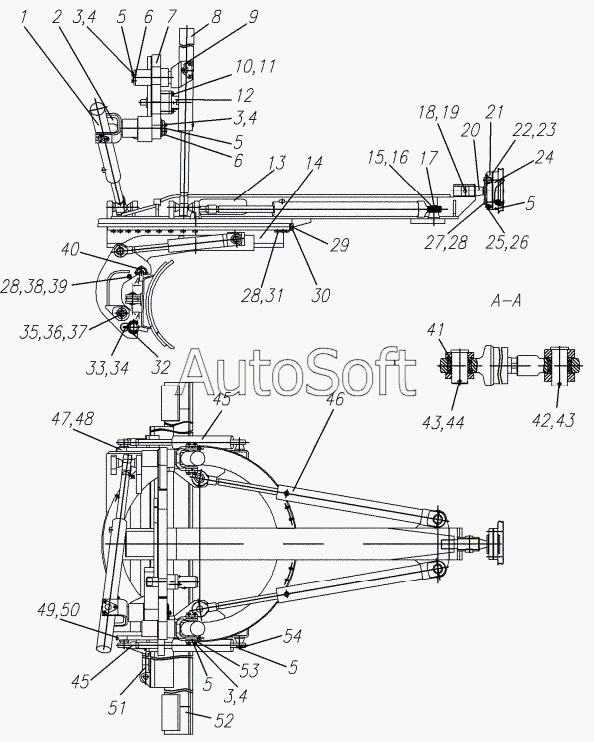

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гидроцилиндр | |
| 2 | 2***2 | Вилка | |
| 3 | Б***6 | Болт М16-6gх40.58.016 | |
| 4 | 9***2 | Шайба 16.65 Г | |
| 5 | 4***1 | Масленка 1.3 | |
| 6 | 2***2 | Крышка | |
| 7 | 2***0 | Кронштейн | |
| 8 | 2***1 | Гидроцилиндр | |
| 9 | 2***0 | Вилка | |
| 10 | Б***6 | Болт М20-6gх50.58.016 | |
| 11 | 9***3 | Шайба 20.65Г | |
| 12 | 2***0 | Цилиндр фиксации | |
| 13 | 7***0 | Рама тяговая | |
| 14 | 2***0 | Круг поворотный | |
| 15 | Б***6 | Болт М8-6gх20.58.016 | |
| 17 | 2***8 | Шайба | |
| 18 | 2***2 | Палец | |
| 19 | 9***7 | Шплинт 8х45.06 | |
| 20 | 2***1 | Шкворень | |
| 21 | 2***3 | Опора | |
| 22 | 2***5 | Прокладка | |
| 23 | 2***1 | Прокладка | |
| 24 | 2***4 | Опора | |
| 25 | Б***6 | Болт М10-6gх40.58.016 | |
| 26 | 9***0 | Шайба 10.65Г | |
| 27 | Б***6 | Болт М24х2-8gх100.46.06 | |
| 28 | 9***6 | Шайба 24.65Г | |
| 29 | 2***2 | Прокладка | |
| 30 | 2***1 | Сектор | |
| 31 | 2***7 | Болт | |
| 32 | 2***1 | Вкладыш | |
| 33 | 9***6 | Винт В.М10-6gх35.22Н.06 | |
| 34 | Г***6 | Гайка М10.6Н.5.016 | |
| 35 | 2***7 | Гайка | |
| 36 | 2***8 | Шайба | |
| 38 | 2***4 | Стяжка | |
| 39 | 9***9 | Гайка М24х2-7Н.8.45.06 | |
| 40 | 2***1 | Вкладыш | |
| 41 | 7***2 | Кольцо | |
| 42 | 7***1 | Палец | |
| 44 | 7***1 | Палец | |
| 45 | Г***1 | Гидроцилиндр ГЦ02-80х50х280.УХЛ1 | |
| 46 | Г***1 | Гидроцилиндр ГЦ02-100х50х1000 УХЛ1 | |
| 47 | 7***0 | Кронштейн | |
| 48 | 7***0 | Кронштейн | |
| 49 | 2***0 | Кронштейн | |
| 50 | 2***0 | Кронштейн | |
| 51 | Г***1 | Гидроцилиндр ГЦ02-80х50х1400А УХЛ1 | |
| 52 | 7***0 | Отвал | |
| 53 | 2***0 | Втулка | |
| 54 | В***0 | Кольцо В40 |
