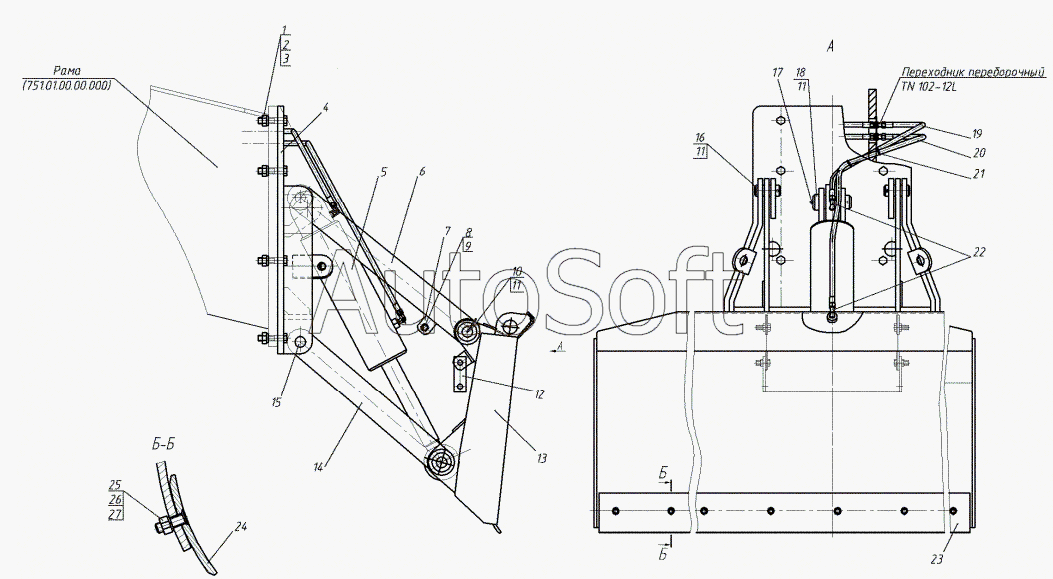

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Отвал передний 751.21.00.00.000
15
751.01.00.00.000
TN102-12L
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 751.01.00.00.000 | 7***0 | Рама | |
| TN102-12L | T***L | Адаптер TN102-12L | |
| 1 | Б***0 | Болт М24х100 | |
| 2 | Г***4 | Гайка М24 | |
| 3 | Ш***Г | Шайба 24 65Г | |
| 4 | 7***0 | Опора | |
| 5 | 4***0 | Гидроцилиндр | |
| 6 | 2***0 | Тяга | |
| 7 | 2***3 | Планка | |
| 8 | Б***0 | Болт М20х50 | |
| 9 | Г***0 | Гайка М20 | |
| 10 | 2***1 | Ось | |
| 11 | Ш***0 | Шплинт 8х80 | |
| 12 | 2***7 | Стяжка | |
| 13 | 2***0 | Отвал | |
| 14 | 7***0 | Рамка | |
| 15 | 7***1 | Ось | |
| 16 | 2***1 | Ось | |
| 17 | М***6 | Масленка 1.3.Ц6 | |
| 18 | 2***2 | Ось | |
| 19 | Р***5 | РВД 10.33.850.М18х1,5 | |
| 20 | Р***5 | РВД 10.33.1350.М18х1,5 | |
| 21 | Х***й | Хомут пластиковый | |
| 22 | 7***2 | Угольник | |
| 23 | 2***5 | Нож ЖРО1-М80х12-1820 | |
| 24 | 2***8 | Нож | |
| 25 | 2***2 | Болт | |
| 26 | Г***6 | Гайка М16 | |
| 27 | Ш***Г | Шайба 16 65Г |
