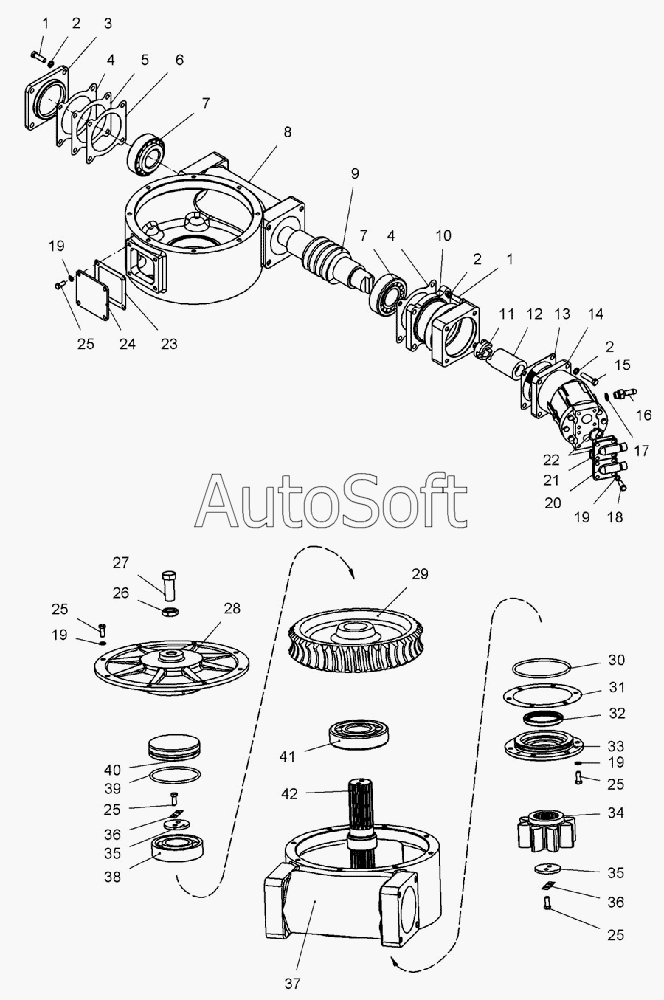

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Редуктор 225.67.09.00.000
/29.gif)
1
1
2
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***6 | Болт M12-6gx40.46.06 | |
| 2 | Ш***6 | Шайба 12.65Г.06 | |
| 3 | 2***4 | Крышка | |
| 4 | 2***4 | Прокладка | |
| 5 | 2***6 | Прокладка | |
| 6 | 2***1 | Прокладка | |
| 7 | 7***1 | Подшипник 7611К1 | |
| 8 | 2***1 | Корпус | |
| 9 | 2***1 | Вал | |
| 10 | 2***2 | Переходник | |
| 11 | 2***9 | Втулка | |
| 12 | 2***7 | Втулка | |
| 13 | 2***6 | Прокладка | |
| 14 | Г***0 | Гидромотор 3.10.3.56.000 | |
| 15 | Б***6 | Болт M12-6gx50.46.06 | |
| 16 | 2***1 | Штуцер | |
| 17 | П***3 | Прокладка 18М3 | |
| 18 | Б***6 | Болт M10-6gx30.46.06 | |
| 19 | Ш***6 | Шайба 10.65Г.06 | |
| 20 | 0***3 | Патрубок | |
| 21 | 0***7 | Патрубок | |
| 22 | 0***2 | Кольцо 036-042-36-2-2 | |
| 23 | 2***5 | Прокладка | |
| 24 | 2***3 | Крышка | |
| 25 | Б***6 | Болт M10-6gx25.46.06 | |
| 26 | Г***6 | Гайка M24x2.6Н.04.06 | |
| 27 | Б***6 | Болт M24x2-6gx60.46.06 | |
| 28 | 2***5 | Крышка | |
| 29 | 2***5 | Колесо червячное | |
| 30 | М***1 | Манжета 1.2-75x100-1 | |
| 31 | 1***2 | Кольцо 140-150-58-2-2 | |
| 32 | 2***3 | Прокладка | |
| 33 | 2***2 | Крышка | |
| 34 | 2***7 | Шестерня | |
| 35 | 2***3 | Шайба | |
| 36 | 2***2 | Шайба | |
| 37 | 2***1 | Корпус | |
| 38 | 3***А | Подшипник 312А | |
| 39 | 1***2 | Кольцо 120-130-58-2-2 | |
| 40 | 2***9 | Стакан | |
| 41 | 4***2 | Подшипник 42412 | |
| 42 | 2***0 | Вал |
