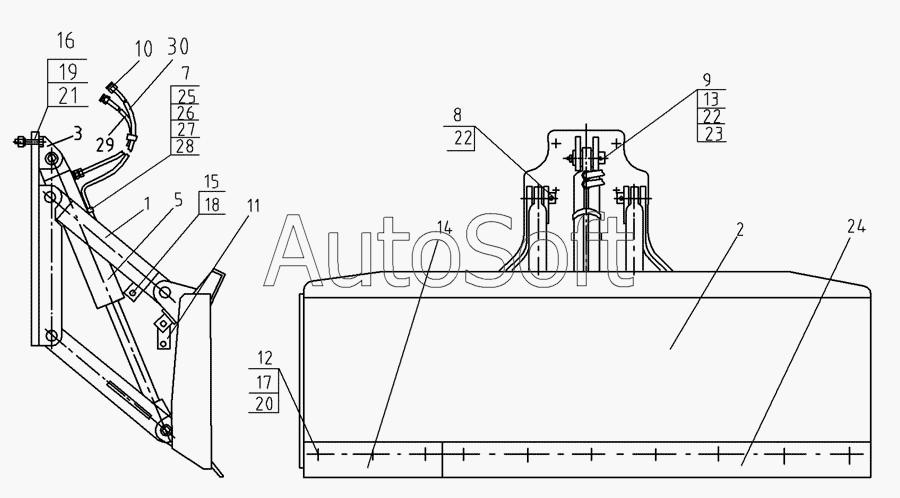

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Оборудование бульдозерное 253.21.00.00.000
/33.gif)
16
30
29
28
27
25
24
23
22
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Тяга | |
| 2 | 2***0 | Отвал бульдозера | |
| 3 | 2***0 | Опора | |
| 4 | 2***0 | Рамка | |
| 5 | 2***0 | Гидроцилиндр бульдозера | |
| 7 | 2***2 | Хомут | |
| 8 | 0***2 | Ось | |
| 9 | 0***4 | Ось | |
| 10 | 9***3 | Заглушка | |
| 11 | 2***5 | Стяжка | |
| 12 | 2***2 | Болт | |
| 13 | 2***7 | Втулка | |
| 14 | 2***8 | Нож | |
| 15 | Б***0 | Болт М20х50 | |
| 16 | Б***0 | Болт М24х80 | |
| 17 | Г***6 | Гайка М16 | |
| 18 | Г***0 | Гайка М20 | |
| 19 | Г***4 | Гайка М24 | |
| 20 | Ш***Г | Шайба 16.65Г | |
| 21 | Ш***Г | Шайба 24.65Г | |
| 22 | Ш***0 | Шплинт 8х80 | |
| 23 | М***3 | Масленка 1.3 | |
| 24 | 2***5 | Нож ЖРО1-М80х12-1820 | |
| 25 | Б***0 | Болт М8х30 | |
| 27 | Ш***Г | Шайба 8.65Г | |
| 28 | Ш***4 | Шайба С8х1,4 | |
| 29 | Р***5 | РВД12,21,5.650М22х15 | |
| 30 | Р***5 | РВД12,21,5.1100М22х15 |
