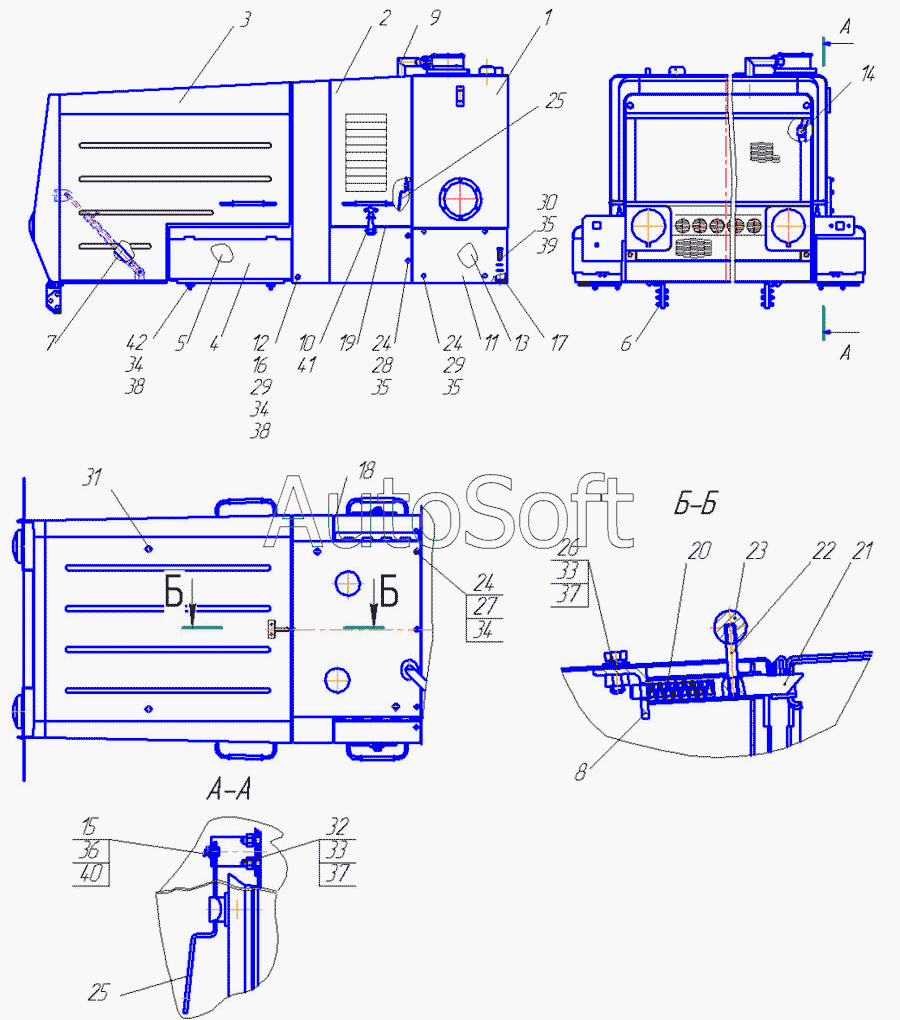

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Облицовка 250.25.00.00.000
/38.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
27
28
29
29
30
31
33
33
34
34
34
35
35
35
36
37
37
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Блок баков | |
| 2 | 2***0 | Каркас | |
| 3 | 2***0 | Капот | |
| 4 | 2***0 | Установка ящика аккумуляторного | |
| 5 | 2***0 | Экран | |
| 6 | 2***0 | Установка торсиона | |
| 7 | 2***0 | Установка фиксатора | |
| 8 | 2***0 | Корпус | |
| 9 | 2***0 | Переходник | |
| 10 | 2***9 | Защелка | |
| 11 | 2***1 | Заслонка | |
| 12 | 2***2 | Втулка | |
| 13 | 2***1 | Заслонка | |
| 14 | 2***2 | Кронштейн | |
| 15 | 2***3 | Палец | |
| 16 | 2***4 | Вкладыш | |
| 17 | 2***7 | Прокладка | |
| 18 | 2***9 | Уплотнитель | |
| 19 | 2***0 | Уплотнитель резиновый армиро-ванный металлом 450/6107805 | |
| 20 | 2***1 | Пружина | |
| 21 | 2***2 | Стержень | |
| 22 | 2***4 | Ось | |
| 23 | 2***7 | Шарик | |
| 24 | 2***8 | Шайба | |
| 25 | 2***9 | Рычаг | |
| 27 | Б***0 | Болт М10х50 | |
| 28 | Б***0 | Болт М10х80 | |
| 29 | Б***0 | Болт М10х110 | |
| 30 | Б***5 | Болт М12х35 | |
| 31 | Б***0 | Болт М16х30 | |
| 33 | Ш***Г | Шайба 8 65Г | |
| 34 | Ш***Г | Шайба 10 65Г | |
| 35 | Ш***Г | Шайба 12 65Г | |
| 36 | Ш***. | Шайба С.6х1,4. | |
| 37 | Ш***4 | Шайба С.8х1,4 | |
| 39 | Ш***0 | Шайба С.10 | |
| 40 | Ш***2 | Шайба С.12х2 | |
| 41 | Ш***6 | Шплинт 1,6х16 | |
| 42 | Ш***5 | Шплинт 5х45 | |
| 43 | Б***5 | Болт М10х25 |
