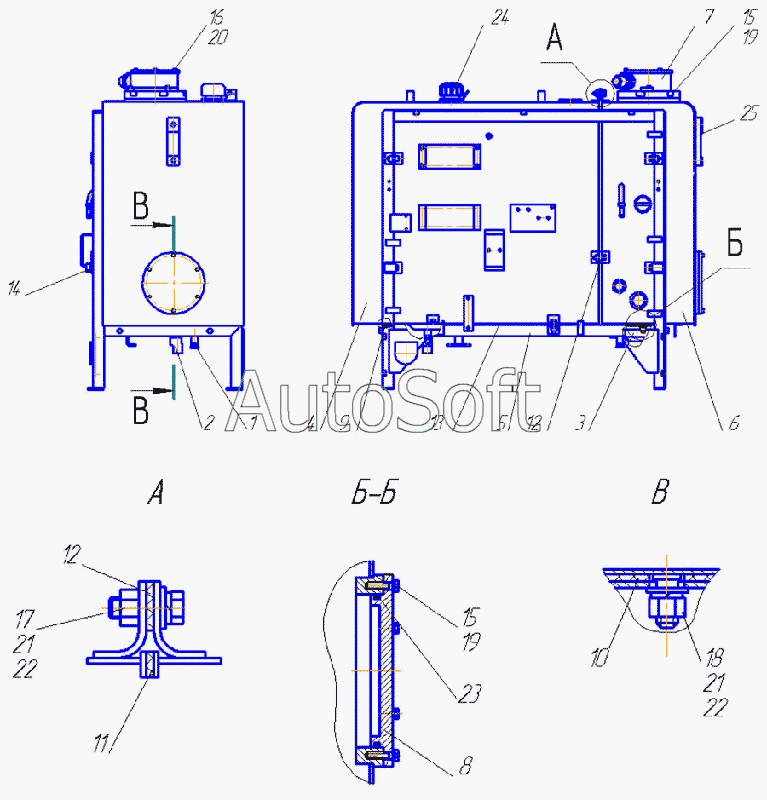

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Блок баков 250.25.15.00.000
/39.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Кран сливной в сборе 130-1015370 | |
| 2 | 2***0 | Кран | |
| 3 | 2***0 | Пробка магнитная | |
| 4 | 2***0 | Бак топливный | |
| 5 | 2***0 | Опора | |
| 6 | 2***0 | Бак масляный | |
| 7 | 2***0 | Фильтр сливной | |
| 8 | 2***1 | Крышка | |
| 9 | 2***1 | Прокладка | |
| 10 | 2***2 | Прокладка | |
| 11 | 2***3 | Прокладка | |
| 12 | 2***4 | Прокладка | |
| 13 | 2***5 | Прокладка | |
| 14 | 2***2 | Кронштейн | |
| 15 | Б***0 | Болт М8х30 | |
| 16 | Б***0 | Болт М10х30 | |
| 17 | Б***5 | Болт М12х1,25 | |
| 18 | Г***5 | Гайка М12х1,25 | |
| 19 | Ш***Г | Шайба 8 65Г | |
| 20 | Ш***Г | Шайба 10 65Г | |
| 21 | Ш***Г | Шайба 12 65Г | |
| 22 | Ш***2 | Шайба С.12х2 | |
| 23 | 1***2 | Кольцо 165-175-58-2-2 | |
| 24 | Т***L | Горловина заливная ТМ 178 G 100 L | |
| 25 | L***2 | Указатель уровня рабочей жидкости LS 127-1W/M12 |
