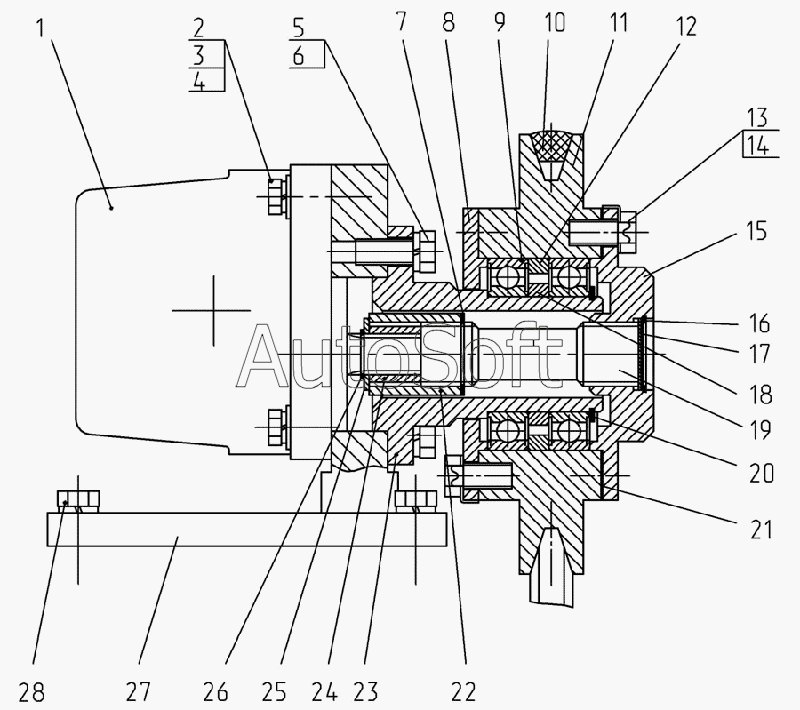

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Установка насоса НШ-1- 250.02.09.00.000
/50.gif)
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***3 | Насос шестеренный НШ 10Д-3 | |
| 2 | Б***5 | Болт М8х35 | |
| 3 | Ш***Г | Шайба 8.65Г | |
| 4 | Ш***. | Шайба С8х1,4.02. | |
| 5 | Б***5 | Болт М10х25 | |
| 6 | Ш***Г | Шайба 10.65Г | |
| 7 | В***5 | Кольцо В25 | |
| 8 | 2***3 | Крышка | |
| 9 | 1***9 | Подшипник 180109 | |
| 10 | Р***7 | Ремень1клII-14х10-987 | |
| 11 | 2***2 | Шкив | |
| 12 | 2***0 | Кольцо | |
| 13 | Б***0 | Болт М10х20 | |
| 14 | Ш***2 | Шайба10.02 | |
| 15 | 2***4 | Крышка | |
| 16 | В***8 | Кольцо В28 | |
| 17 | 2***2 | Вкладка | |
| 18 | 2***9 | Кольцо | |
| 19 | 2***8 | Валик | |
| 20 | В***5 | Кольцо В45 | |
| 21 | 2***1 | Прокладка | |
| 22 | 2***7 | Втулка | |
| 23 | 2***1 | Ось | |
| 24 | 2***6 | Втулка | |
| 25 | 2***5 | Шайба | |
| 26 | В***6 | Кольцо В16 | |
| 27 | 2***0 | Кронштейн | |
| 28 | Б***0 | Болт М10х30 |
