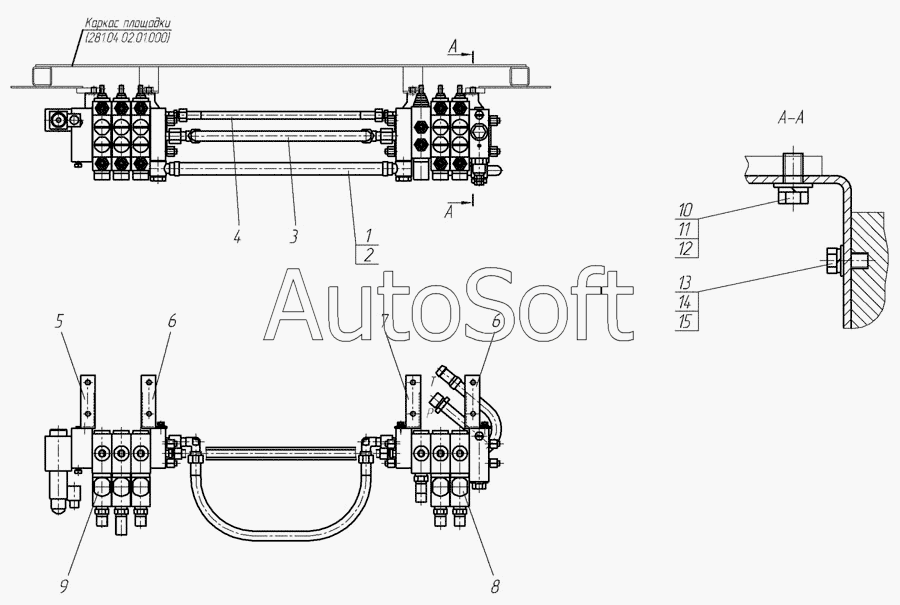

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Установка гидрораспределителей 281.05.02.00.000
/8.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
281.04.02.01.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 281.04.02.01.000 | 2***0 | Каркас площадки | |
| 1 | 2***1 | Рукав 16х25-1,6 L=600 | |
| 2 | Х***7 | Хомут червячный 16-27 | |
| 3 | 1***5 | РВД 12.21,5.650.М22х1,5 | |
| 4 | 6***5 | РВД 6.23.450.М14х1,5 | |
| 5 | 2***0 | Кронштейн | |
| 6 | 2***1 | Кронштейн | |
| 7 | 2***0 | Кронштейн | |
| 8 | 2***0 | Гидрораспределитель | |
| 9 | 2***0 | Гидрораспределитель | |
| 10 | Б***0 | Болт М10х20 | |
| 11 | Ш***Г | Шайба 10 65Г | |
| 12 | Ш***2 | Шайба С.10.02 | |
| 13 | Б***6 | Болт М8х16 | |
| 14 | Ш***Г | Шайба 8 65Г | |
| 15 | Ш***4 | Шайба С.8х1,4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
