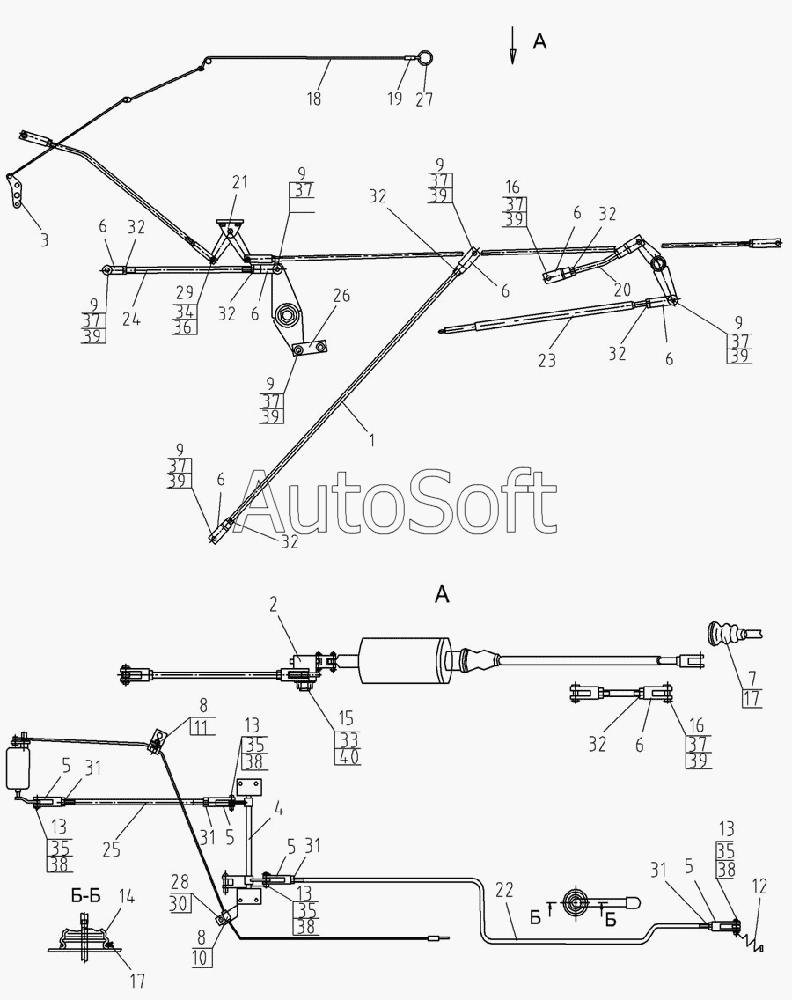

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Тяги управления 250.08.00.00.000
/23.gif)
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
7
8
8
9
9
9
9
9
9
10
11
12
13
13
13
13
14
15
16
16
17
17
18
19
20
20
21
22
23
23
24
25
26
27
29
31
31
31
31
32
32
32
32
32
32
32
33
34
35
35
35
35
36
37
37
37
37
37
37
37
37
38
38
38
38
39
39
39
39
39
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Тяга | |
| 2 | 2***0 | Рычаг двуплечий | |
| 3 | 2***0 | Рычаг | |
| 4 | 2***0 | Вал | |
| 5 | 2***1 | Вилка | |
| 6 | 2***0 | Вилка | |
| 7 | 2***0 | Чехол | |
| 8 | 1***1 | Хомут | |
| 9 | 2***0 | Палец | |
| 10 | 2***2 | Втулка | |
| 11 | 2***0 | Кольцо | |
| 12 | 2***7 | Пружина | |
| 13 | 2***9 | Палец | |
| 14 | 2***1 | Чехол | |
| 15 | 2***6 | Шайба | |
| 16 | 2***1 | Палец | |
| 17 | 2***3 | Проволока 1,0 L=600 | |
| 18 | 2***5 | Трос | |
| 19 | 2***6 | Втулка | |
| 20 | 2***3 | Тяга | |
| 20 | 2***1 | Тяга | |
| 21 | 2***1 | Кронштейн | |
| 22 | 2***2 | Тяга | |
| 23 | 2***3 | Толкатель | |
| 23 | 2***1 | Толкатель | |
| 24 | 2***5 | Тяга | |
| 25 | 2***6 | Тяга | |
| 26 | 2***8 | Планка | |
| 27 | 2***9 | Кольцо | |
| 29 | Б***5 | Болт М10х25 | |
| 31 | Г***0 | Гайка М10 | |
| 32 | Г***2 | Гайка М12 | |
| 33 | Г***4 | Гайка М24 | |
| 34 | Ш***Г | Шайба 10 65Г | |
| 35 | Ш***8 | Шайба 8 | |
| 36 | Ш***0 | Шайба 10 | |
| 37 | Ш***2 | Шайба 12 | |
| 38 | Ш***6 | Шплинт 2,5х16 | |
| 39 | Ш***5 | Шплинт 3,2х25 | |
| 40 | Ш***5 | Шплинт 5х45 |
