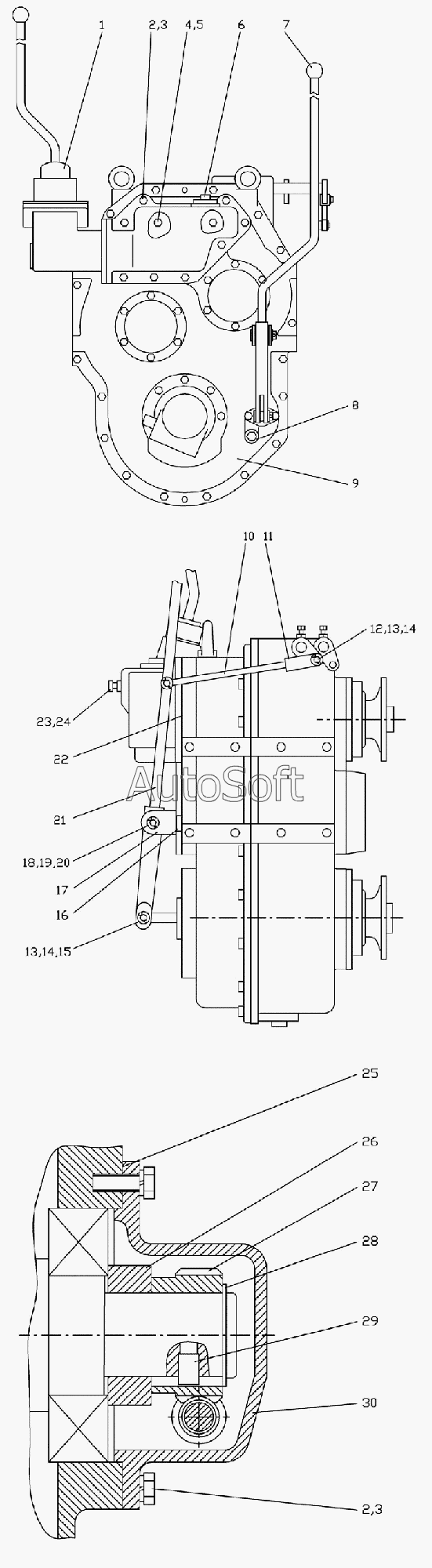

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Коробка перемены передач 240.30.13.00.000-02 (установка привода спидометра)
/59.gif)
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
13
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Механизм переключения | |
| 2 | Б***6 | Болт M10-6gx30.46.016 | |
| 3 | Ш***6 | Шайба 10 65Г 06 | |
| 4 | 2***1 | Болт | |
| 5 | Ш***п | Шайба С.10.01.08кп | |
| 6 | 0***0 | Пробка | |
| 7 | 2***6 | Ручка | |
| 8 | 0***8 | Прокладка | |
| 9 | 2***0 | Коробка перемены передач | |
| 10 | 2***0 | Тяга | |
| 11 | 2***0 | Вилка | |
| 12 | 2***1 | Палец | |
| 13 | Ш***6 | Шайба С.12х2.02.Ст.3кп.06 | |
| 14 | Ш***6 | Шплинт 3,2х25.06 | |
| 15 | 2***9 | Палец | |
| 16 | Г***6 | Гайка M16-6Н.04.016 | |
| 17 | 2***0 | Вилка | |
| 18 | 0***4 | Палец | |
| 19 | Ш***6 | Шайба С.20.02.Ст.3кп.06 | |
| 20 | Ш***6 | Шплинт 4х36.06 | |
| 21 | 2***0 | Рычаг | |
| 22 | 2***2 | Прокладка | |
| 23 | 2***0 | Болт | |
| 24 | Г***6 | Гайка M10-6Н.5.016 | |
| 25 | 2***3 | Прокладка | |
| 26 | 2***4 | Шайба | |
| 27 | 2***2 | Шестерня | |
| 28 | 1***0 | Кольцо 1В50 | |
| 29 | 2***6 | Штифт | |
| 30 | 2***0 | Привод спидометра |
