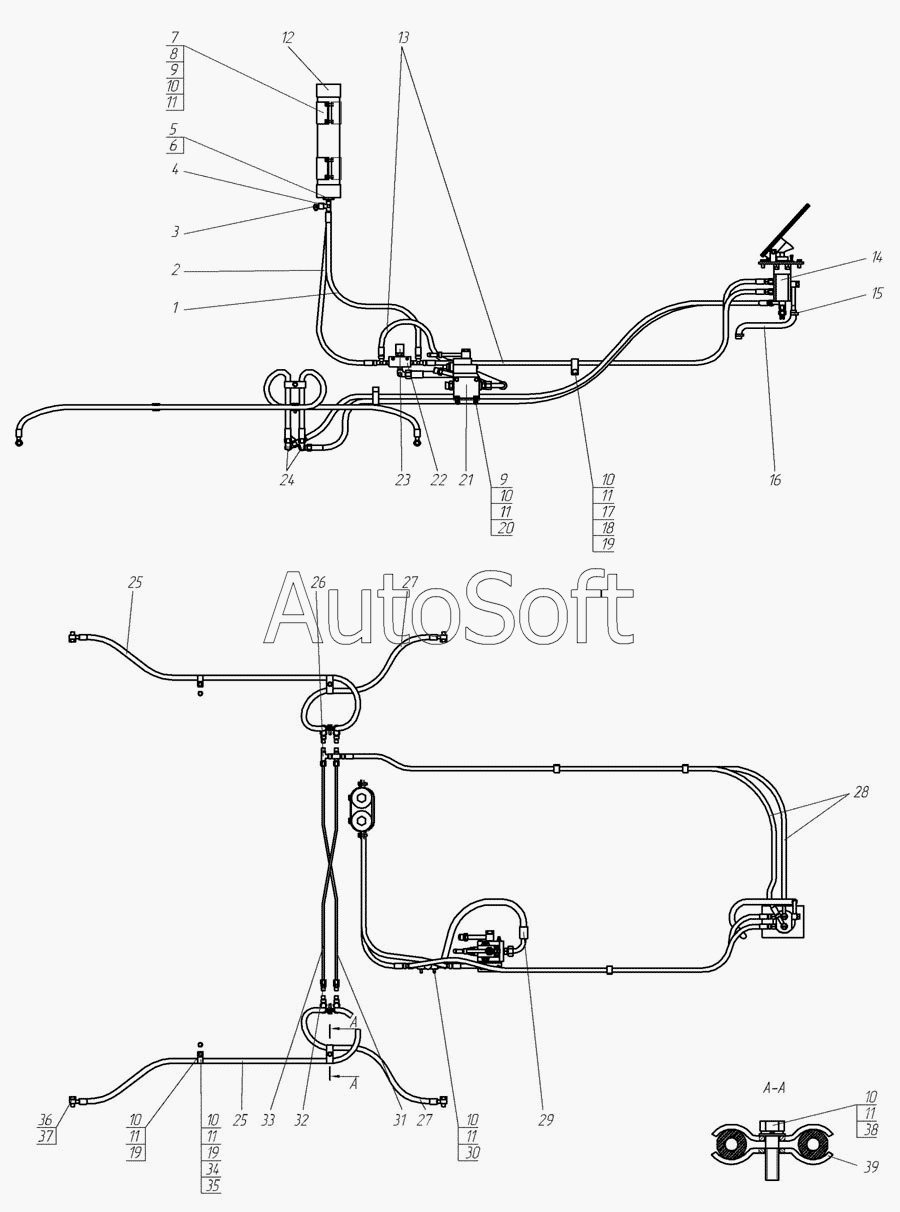

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Система тормозов 250.11.00.00.000
/13.1.gif)
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | РВД 6.23.1250.М14х1,5 | |
| 2 | 6***5 | РВД 6.23.1050.М14х1,5 | |
| 3 | "***" | Измерительная муфта SMK-20G1/4-РС | |
| 4 | 2***6 | Тройник | |
| 5 | 2***2 | Штуцер | |
| 6 | 0***2 | Кольцо 024-028-25-2-2 | |
| 7 | 2***1 | Хомут | |
| 8 | 2***5 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 9 | Б***5 | Болт М8х25 | |
| 10 | Ш***Г | Шайба 8 65Г | |
| 11 | Ш***4 | Шайба С. 8х1,4 | |
| 12 | А***4 | Пневмогидроаккумулятор АРХ-1/320 УХЛ4 | |
| 13 | 6***5 | РВД 6.23.1650.М14х1,5 | |
| 14 | 2***0 | Установка педали включения | |
| 15 | 9***2 | Хомут | |
| 16 | 2***1 | Рукав 12х20-1,6 L=500 | |
| 17 | 2***2 | Хомут | |
| 18 | 2***2 | Трубка | |
| 19 | Б***6 | Болт М8х16 | |
| 20 | Г***5 | Гайка М8-6Н.5 | |
| 21 | 2***0 | Клапан зарядки | |
| 22 | 2***0 | Клапан разобщительный | |
| 23 | М***0 | Сигнализатор давления МО 15290/70 | |
| 24 | 2***9 | Угольник | |
| 25 | 8***4 | РВД 8.35.1650.М16х1,5.банджо 14х14 | |
| 26 | 2***4 | Тройник | |
| 27 | 8***4 | РВД 8.35.1250.М16х1,5.банджо 14х14 | |
| 28 | 6***5 | РВД 6.23.2250.М14х1,5 | |
| 29 | 1***0 | РВД 12.21,5.650.М22х1,5.0/90 | |
| 30 | Б***5 | Болт М8х45 | |
| 31 | 2***1 | Труба dу6 | |
| 32 | 2***5 | Штуцер | |
| 33 | 2***0 | Труба dу6 | |
| 34 | 2***4 | Хомут | |
| 35 | 2***5 | Трубка 305 ТВ-40, 16 L=90 | |
| 37 | П***3 | Прокладка 14М3 | |
| 38 | Б***0 | Болт М8х30 | |
| 39 | 2***8 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
