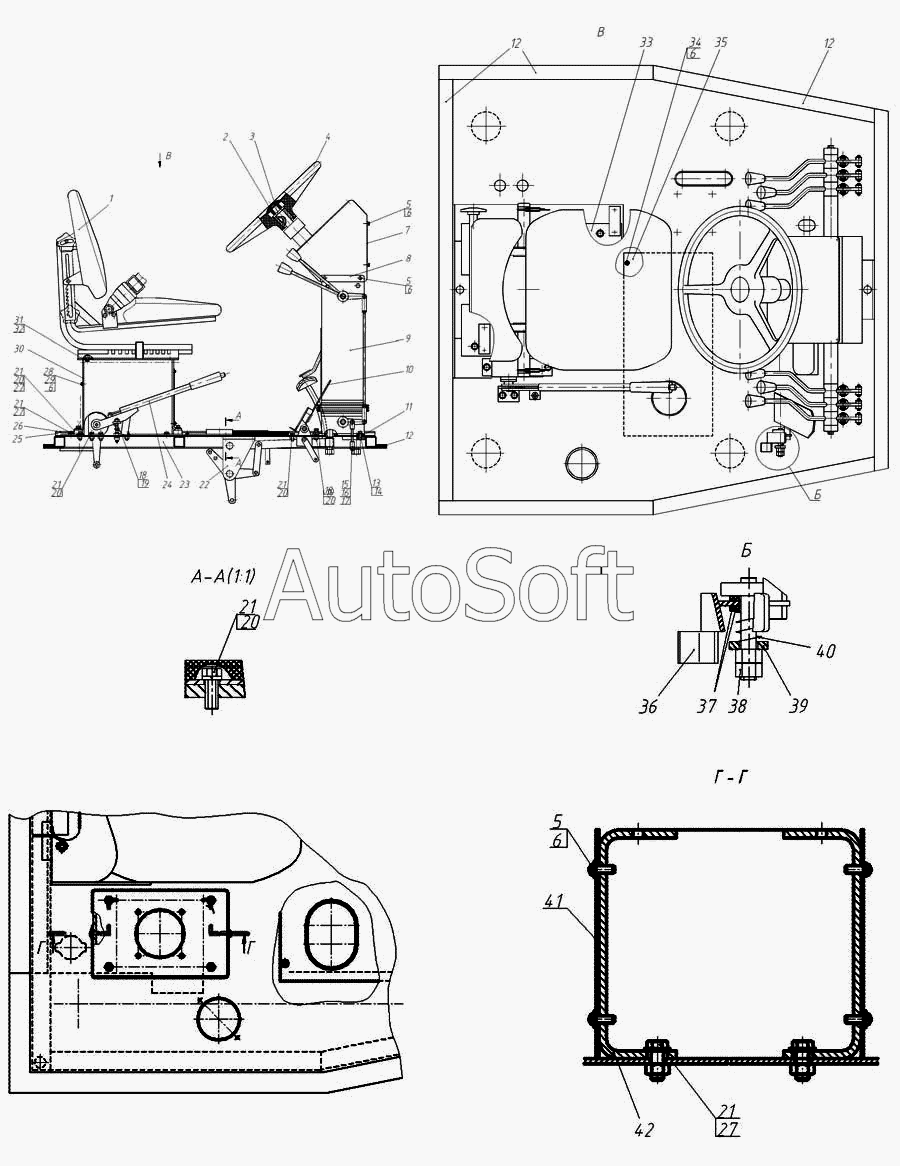

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Место рабочее 274.04.02.00.000
/26.gif)
1
2
3
4
5
5
5
6
6
6
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
20
20
20
20
21
21
21
21
21
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***е | Сиденье | |
| 2 | Н***я | Накладка декоративная | |
| 3 | Г***6 | Гайка М16х1,5.04.06 | |
| 4 | К***е | Колесо рулевое | |
| 5 | В***6 | Винт ВМ6-6gх16.46.06 | |
| 6 | Ш***6 | Шайба С.6х1,4.02.Ст3кп.06 | |
| 7 | 2***0 | Крышка | |
| 8 | 2***1 | Крышка | |
| 9 | 2***0 | Пост управления | |
| 10 | 2***0 | Педаль газа | |
| 11 | 2***2 | Прокладка | |
| 12 | П***0 | Пластина II-10 | |
| 13 | Б***6 | Болт М12-6gх30.46.06 | |
| 14 | Ш***6 | Шайба 12.65Г.06 | |
| 15 | 2***5 | Палец | |
| 16 | Ш***6 | Шайба С.8х1,4.02.Ст3кп.06 | |
| 17 | Ш***6 | Шплинт 2,5х16.06 | |
| 18 | Б***6 | Болт М10-6gх35.46.06 | |
| 19 | Г***6 | Гайка М10-6Н.5.06 | |
| 20 | Ш***6 | Шайба 10.65Г.06 | |
| 21 | Б***6 | Болт М10-6gх25.46.06 | |
| 22 | 2***0 | Установка педали сцепления | |
| 23 | 2***) | Каркас площадки | |
| 24 | 2***0 | Тормоз ручной | |
| 25 | 2***) | Коврик | |
| 26 | 2***) | Коврик | |
| 27 | Ш***6 | Шайба С.10.02.Ст3кп.06 | |
| 28 | Б***6 | Болт М6-8gх12.46.06 | |
| 29 | Ш***6 | Шайба 6.65Г.06 | |
| 30 | 2***0 | Опора | |
| 31 | Б***6 | Болт М8-6gх30.58.016 | |
| 32 | Ш***6 | Шайба 8.65Г.06 | |
| 33 | 2***0 | Лист | |
| 34 | В***6 | Винт ВМ6-6gх10.46.06 | |
| 35 | 2***) | Крышка в сборе | |
| 36 | 2***0 | Фиксатор | |
| 37 | 2***1 | Кольцо фрикционное | |
| 38 | Г***6 | Гайка М12-6Н.5.06 | |
| 39 | 2***1 | Втулка | |
| 40 | 2***2 | Пружина | |
| 41 | 2***5 | Стенка | |
| 42 | 2***0 | Опора |
