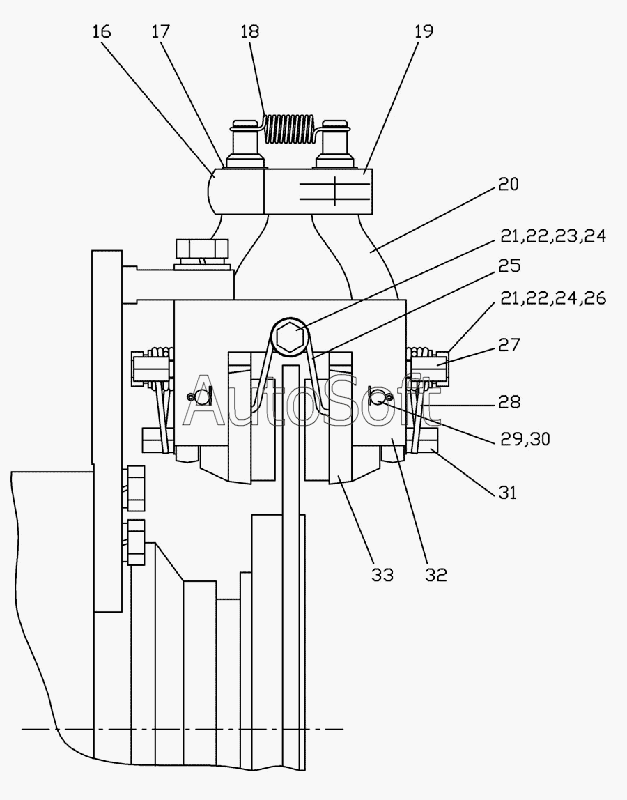

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Тормоз стояночный 241.17.02.00.000
/58.gif)
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | 2***6 | Ролик | |
| 17 | В***0 | Кольцо В20 | |
| 18 | 2***2 | Пружина | |
| 19 | 2***9 | Рычаг | |
| 20 | 2***2 | Рычаг | |
| 21 | 2***0 | Втулка | |
| 22 | Б***6 | Болт M8-6gх30.46.016 | |
| 23 | Ш***6 | Шайба С.8х1,4.02.Ст3кп.06 | |
| 24 | Ш***6 | Шайба 8 65Г 06 | |
| 25 | 2***7 | Пружина | |
| 26 | 2***5 | Шайба | |
| 27 | 2***8 | Болт | |
| 28 | 2***3 | Стопор | |
| 29 | 2***4 | Ось | |
| 30 | Ш***6 | Шплинт 2,5х16.06 | |
| 31 | 2***6 | Винт | |
| 32 | 2***1 | Суппорт | |
| 33 | 7***1 | Колодка |
