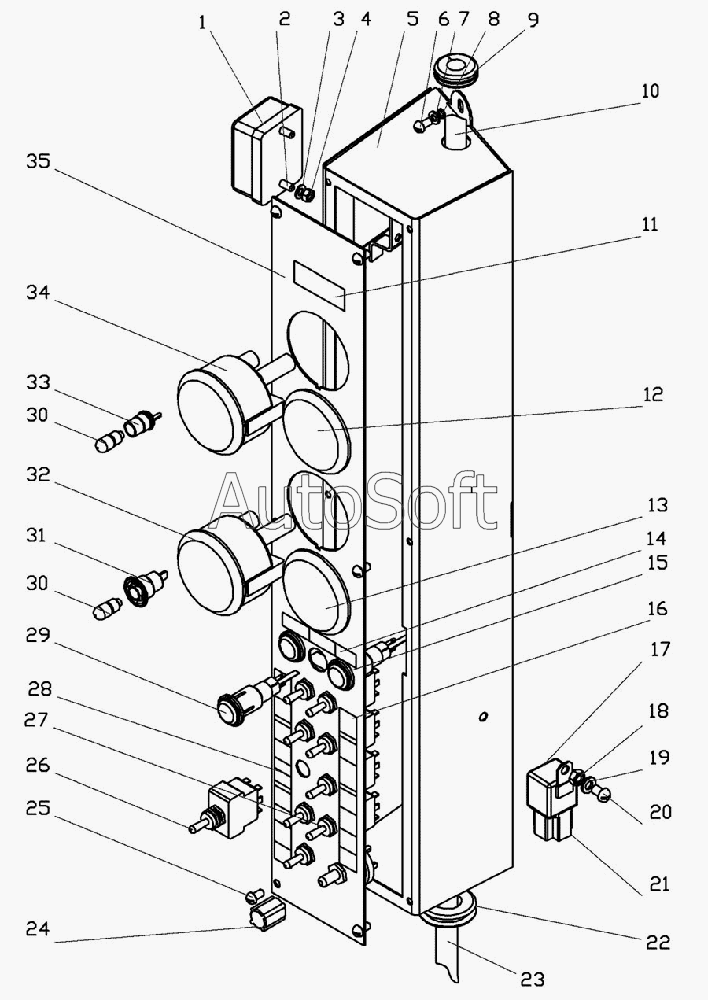

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Электрооборудование 250.09.00.00.000
/44.9.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***К | Блок предохранителей ПР11-К | |
| 2 | В***6 | Винт В.М 5х16 | |
| 3 | Ш***5 | Шайба С5 | |
| 4 | Г***5 | Гайка M5 | |
| 5 | 2***0 | Корпус | |
| 6 | В***0 | Винт В.М 6х20 | |
| 7 | Ш***4 | Шайба С6х1,4 | |
| 8 | Ш***Г | Шайба 6 65Г | |
| 9 | 2***5 | Втулка | |
| 10 | 2***0 | Жгут 1 | |
| 11 | 2***5 | Табличка | |
| 12 | 3***7 | Приемник указателя температуры 36.3807 | |
| 13 | 3***6 | Приемник указателя уровня топлива 34.3806 | |
| 14 | 2***1 | Табличка | |
| 15 | 1***0 | Фонарь контрольной лампы 123.3803010 | |
| 16 | 2***4 | Табличка | |
| 17 | Р***7 | Реле 901.3747 | |
| 18 | Г***6 | Гайка M6 | |
| 19 | Ш***4 | Шайба С6х1,4 | |
| 20 | В***0 | Винт В.М 6х10 | |
| 21 | 4***1 | Колодка 469.57.10-01 | |
| 22 | 0***9 | Втулка | |
| 23 | 2***0 | Жгут 2 | |
| 24 | 2***1 | Ручка | |
| 25 | В***0 | Винт В.М 5х10 | |
| 26 | Т***В | Тумблер П2Т-1В | |
| 27 | Т***В | Тумблер П2Т-5В | |
| 28 | 2***2 | Табличка | |
| 29 | 1***0 | Фонарь контрольной лампы 124.3803010 | |
| 30 | Л***2 | Лампа А24-2 | |
| 31 | П***8 | Патрон лампы ПП158 | |
| 32 | А***0 | Указатель тока АП-110 | |
| 33 | Л***9 | Патрон со штекером ЛВ211-3714329 | |
| 34 | 3***0 | Приемник указателя давления 33.3810010 | |
| 35 | 2***3 | Панель |
