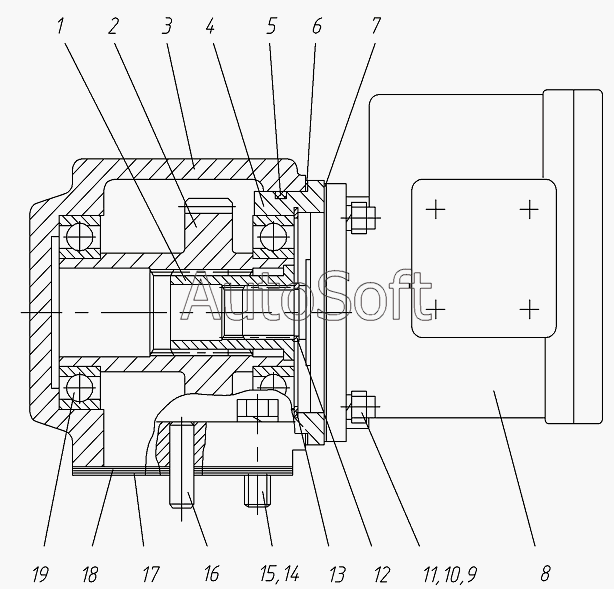

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Привод насоса 258.03.05.00.000
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Муфта | |
| 2 | 2***2 | Шестерня | |
| 3 | 2***0 | Корпус | |
| 4 | 2***0 | Стакан | |
| 5 | К***2 | Кольцо 105-110-030-2-2 | |
| 6 | 2***3 | Прокладка | |
| 7 | 5***3 | Прокладка | |
| 8 | Н***3 | Насос НШ-32-3 | |
| 9 | 2***5 | Шпилька | |
| 10 | Г***0 | Гайка М10 | |
| 11 | Ш***Г | Шайба10.65Г | |
| 12 | К***4 | КольцоВ24 | |
| 13 | К***0 | Кольцо В90 | |
| 14 | Б***5 | Болт М14х35 | |
| 15 | Ш***Г | Шайба 14.65Г | |
| 16 | Ш***5 | Штифт 12х35 | |
| 17 | 2***8 | Прокладка | |
| 18 | 2***9 | Прокладка | |
| 19 | П***0 | Подшипник 210 |
