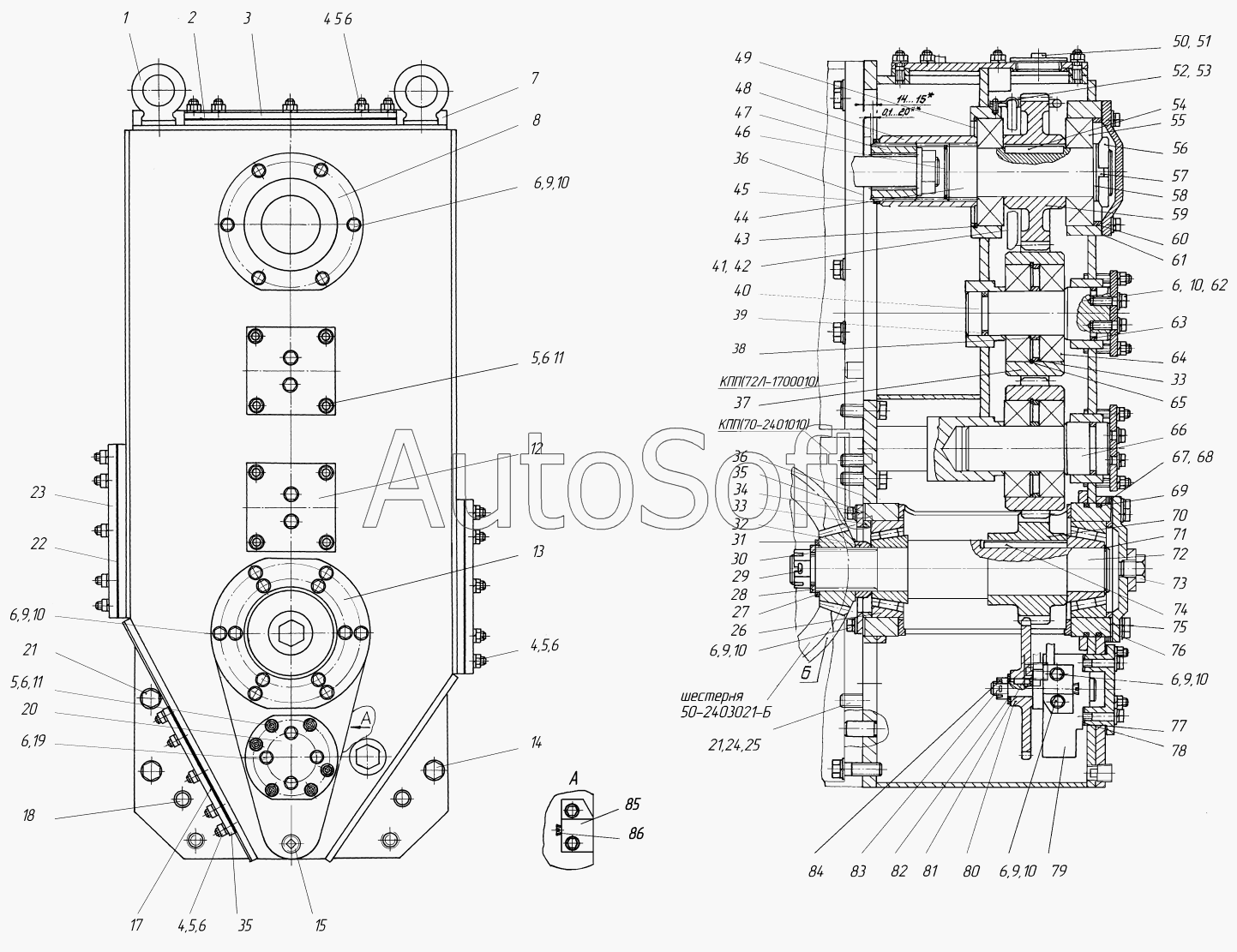

Каталог запасных частей к технике: Брянский Арсенал ГС-10.01 (2010). Редуктор 258.03.10.00.000
1
2
3
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
9
9
9
9
10
10
10
10
10
10
11
11
12
13
14
15
17
18
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
59
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***6 | Рым-болт М16 | |
| 2 | 2***7 | Прокладка | |
| 3 | 2***6 | Крышка | |
| 4 | Ш***6 | Шпилька М10х30.66 | |
| 5 | Г***0 | Гайка М10 | |
| 6 | Ш***Г | Шайба10.65Г | |
| 7 | 2***0 | Корпус | |
| 8 | 2***1 | Крышка | |
| 9 | Б***0 | Болт М10х30 | |
| 10 | Ш***п | Шайба С.10.02 Ст3сп | |
| 11 | Ш***6 | Шпилька М10х35.66 | |
| 12 | 2***2 | Крышка | |
| 13 | 2***0 | Крышка | |
| 14 | 0***2 | Пробка | |
| 15 | П***5 | Пробка магнитная КПП 1.3-302-45 | |
| 16 | 2***1 | Крышка | |
| 17 | 2***2 | Прокладка | |
| 18 | 2***5 | Штифт | |
| 19 | Б***5 | Болт М10х45 | |
| 20 | 2***5 | Крышка | |
| 21 | Б***6 | Болт М16х50.66 | |
| 22 | 2***0 | Прокладка | |
| 23 | 2***9 | Крышка | |
| 24 | Ш***п | Шайба С.16.02 Ст3сп | |
| 25 | Ш***Г | Шайба16.65Г | |
| 26 | П***1 | Подшипник 7611 | |
| 27 | 2***3 | Шайба | |
| 28 | 2***8 | Шайба | |
| 29 | Ш***1 | Шплинт 6,3х71 | |
| 30 | 2***4 | Гайка | |
| 31 | 5***Б | Шестерня главной передачи | |
| 32 | 2***3 | Втулка | |
| 33 | 2***6 | Кольцо | |
| 34 | 2***9 | Крышка | |
| 35 | 2***0 | Прокладка | |
| 36 | 2***8 | Прокладка | |
| 37 | 2***1 | Шестерня | |
| 38 | 2***0 | Кольцо | |
| 39 | К***2 | Кольцо 050-055-30-2-2 | |
| 40 | 2***2 | Ось | |
| 41 | 2***8 | Прокладка | |
| 42 | 2***0 | Трубка | |
| 43 | К***0 | Кольцо В130 | |
| 44 | 2***2 | Вал | |
| 45 | 2***8 | Кольцо | |
| 46 | К***2 | Кольцо В62 | |
| 47 | 2***3 | Втулка | |
| 48 | 2***4 | Втулка | |
| 49 | 7***7 | Подшипник 70-180312 КС17 | |
| 50 | 0***0 | Пробка | |
| 51 | 0***3 | Прокладка | |
| 52 | 2***1 | Хомут | |
| 53 | В***0 | Винт ВМ 6х10 | |
| 54 | Ш***3 | Шпонка 2-18х11х63 | |
| 55 | П***2 | Подшипник 312 | |
| 56 | Г***2 | Гайка М56х2 | |
| 57 | Ш***2 | Шайба 56.02 | |
| 58 | 2***0 | Кольцо | |
| 59 | 2***5 | Шестерня | |
| 60 | 2***3 | Кольцо | |
| 61 | 2***6 | Прокладка | |
| 62 | Б***5 | Болт М10х25 | |
| 63 | К***2 | Кольцо 055-065-58-2-2 | |
| 64 | П***1 | Подшипник 311 | |
| 65 | К***0 | Кольцо В120 | |
| 66 | 2***1 | Ось | |
| 67 | 2***2 | Прокладка | |
| 68 | 2***9 | Прокладка | |
| 69 | К***2 | Кольцо 155-160-36-2-2 | |
| 70 | 2***7 | Шестерня | |
| 71 | К***5 | Кольцо В55 | |
| 72 | 2***4 | Вал | |
| 73 | 0***4 | Пробка | |
| 74 | Ш***2 | Шпонка 2-18х11х82 | |
| 75 | 2***4 | Прокладка | |
| 76 | 2***0 | Стакан | |
| 77 | 2***7 | Прокладка | |
| 78 | 2***2 | Прокладка | |
| 79 | 2***0 | Насос | |
| 80 | 2***4 | Шестерня | |
| 81 | Ш***4 | Шпонка 2-6х6х14 | |
| 82 | 2***1 | Шайба | |
| 83 | Ш***6 | Шплинт 4х36 | |
| 84 | Г***5 | Гайка М16х1,5 | |
| 85 | 2***1 | Фланец | |
| 86 | 2***3 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
